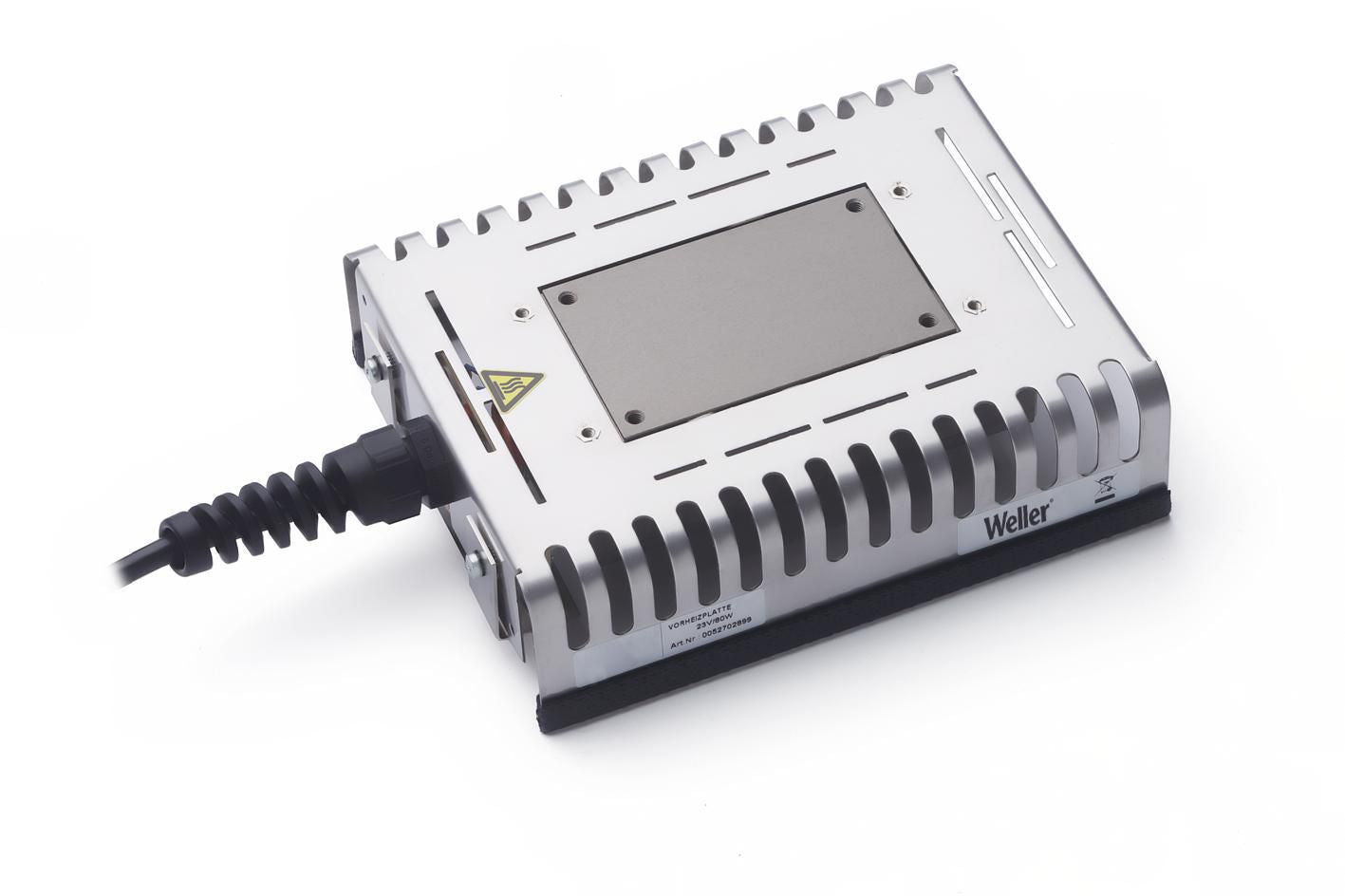

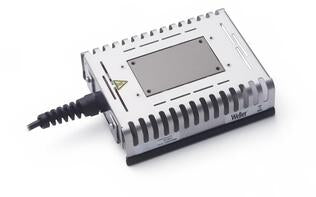

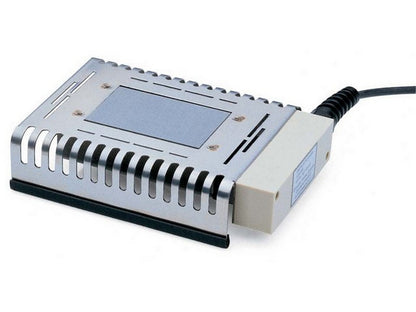

Weller WHP80 er en forvarmningsplade fra WELLER beregnet til forvarmning af elektroniske komponenter og enkelt-sidede PCB-assemblies. Forvarmningspladen leverer 80 W effekt og forsynes med 24 V sikkerhedsspænding. Enheden er angivet som ESD-sikker.
Teknisk overblik
Opvarmet flade: 80 x 50 mm
Effekt: 80 W
Forsyningsspænding: 24 V
Temperaturområde: 50 °C – 200 °C
Produktmål: 175.0 x 125.0 x 45.0 mm
ESD: angivet som ESD-sikker
Dokumentation
For yderligere tekniske oplysninger og drift- og sikkerhedsinstruktioner henvises til producentens manual. Se datablad fra producenten.
Typiske anvendelser
Weller WHP80 anvendes til forvarmning af elektroniske komponenter og enkelt-sidede PCB-assemblies. Beskrivelsen i producentdokumentationen angiver eksplicit, at pladen er designet til disse formål og at pladetemperaturen kan reguleres elektronisk via et tilsluttet styreapparat.
Kompatibilitet og tilslutning
Enheden er beregnet til tilslutning til regulerede Weller forvarmnings- og stationsenheder. De navngivne kompatible forsyningsenheder i producentdokumentationen omfatter:
PU81, PUD81, PUD81i
PUWAD101, PUD121, PUD151
WD1, WD1M, WR2, WR3M, WR3ME
Tilslutningskablet er fremhævet som temperaturbestandigt silikonekabel, og pladens temperatur styres elektronisk fra den tilsluttede enhed.
