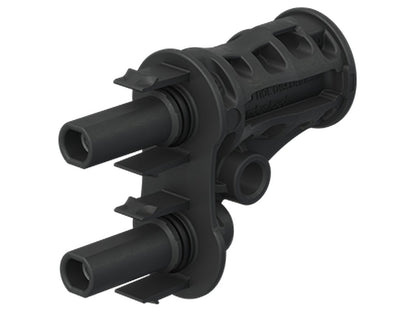

PV distributor PV-AZB4-EVO 2-UR 1 male + 2 female TÛV/UL: 1500V 50A

Produktoversigt

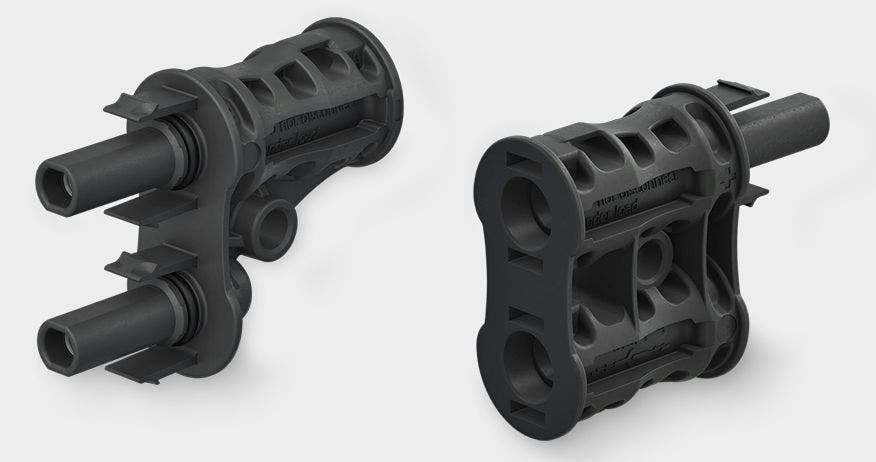

Denne branch connector fra Stäubli (type PV-AZB4-EVO 2-UR) er et branch socket designet til sikker og pålidelig parallelt eller seriel-parallelt forbindelse af PV-moduler. PV-AZB4-EVO 2-UR er en del af MC4‑Evo 2 branch connector-familien og er angivet med ordre nr. 32.0196 i Stäubli Solarline CAD-katalog og producentens datablad.

Funktion og kompatibilitet

• Plug-and-play montering: Ingen crimping eller tilspænding kræves ved samling.
• Mating-kompatibel med original MC4 og MC4‑Evo 2 kabelstik.
• MULTILAM kontaktsystem for stabil elektrisk forbindelse over tid.

Typiske anvendelser

• Anvendes i kablingsløsninger for PV-systemer til parallelt eller seriel-parallelt sammenkobling af PV-moduler, som angivet af producenten.
• Bemærkning fra producent: Grenstik må ikke tilsluttes direkte til inverterens panelstikudtag.

Dokumentation

Yderligere tekniske data og certificeringsinformation findes i producentens officielle datablad.

Se datablad fra producenten

Specifikationer

• Produktnavn: PV-AZB4-EVO 2-UR (ordre nr. 32.0196)
• Type: Branch socket (MC4‑Evo 2 branch connector)
• Rated voltage: DC 1500 V (IEC 62852 og UL 6703)
• Rated current (IEC): 60 A
• Rated current (UL): 95 A
• Testspænding: 8 kV
• Rated impulse voltage: 16 kV
• Kontaktmodstand (plug): < 0,5 mΩ
• Driftstemperatur (IEC): -40 °C … +85 °C
• Driftstemperatur (UL): -40 °C … +90 °C
• Øvre grænsetemperatur (IEC): 115 °C
• IP-klasse (mated): IP65 / IP68 (1 m, 168 h); (unmated): IP2X
• Kontaktmateriale: Kobber, tinbelagt
• Isoleringsmateriale: PA
• Sikkerhedklasse: II
• Saltmist: Bestået (severity 6, IEC 60068-2-52)
• UV-modstand: Ja (i henhold til ISO 4892-2/3)
• Kompatibilitet: Kompatibel med Stäubli MC4 og MC4‑Evo produktfamilie
• Maximum driftsaltitude: 5000 m

Kilde: Stäubli produktdatablad for MC4‑Evo 2 branch connector (ordre nr. 32.0196).

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
