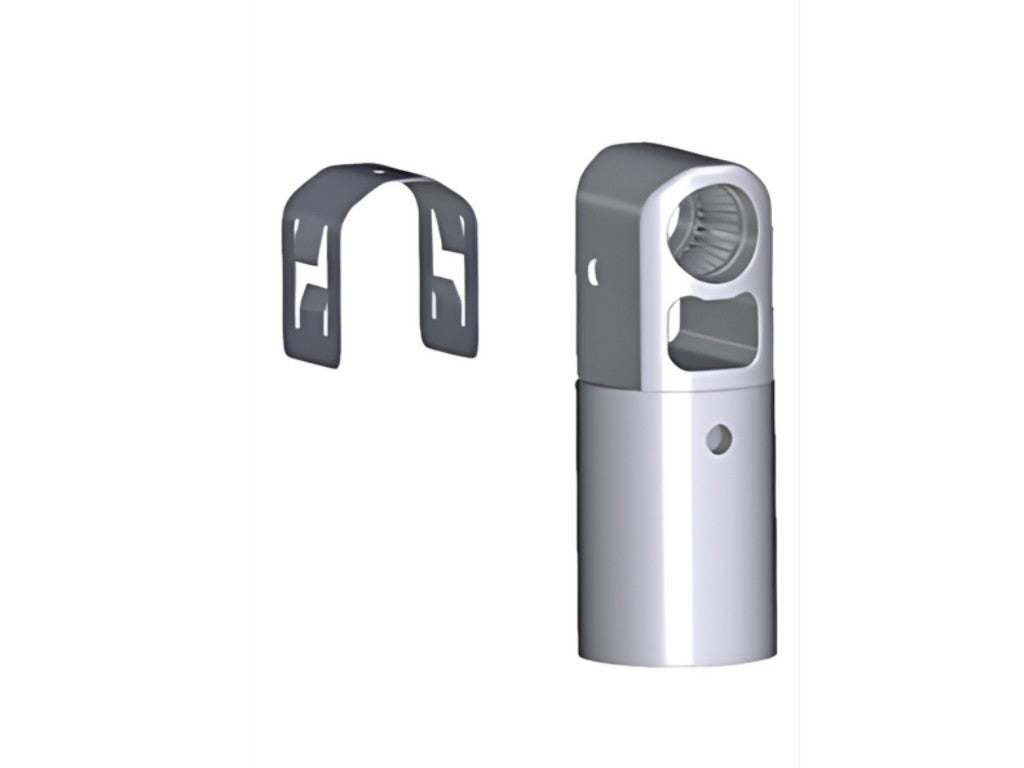

PerforMore socket 70 mm PM-S10AV-CR70

Produktoversigt

PM-S10AV-CR70 (Stäubli ordre nr. 15.5414) er en PerforMore sokkel krimpeforbindelse designet til 70 mm² ledere. Produktet er listet som reservedel til PerforMore sokkel-siden i Stäubli PerforMore-produktdokumentation og anvender MULTILAM 10 mm kontaktsystem.

Teknisk beskrivelse

PM-S10AV-CR70 er en crimp-forbindelse til sokkelkontakt i PerforMore-familien. PerforMore-familien er specificeret med en Ø10 mm MULTILAM-kontakt og angiver ledningsarealer på 50, 70 og 95 mm². I sammenkoblet (mated) tilstand er PerforMore-konnektorer specificeret til beskyttelsesgrader IP6K9K og IP68. Familien har desuden angivet nominel strømkapacitet op til 600 A ved 40 °C og nominelt spændingsniveau op til DC 1000 V.

Dokumentation

Produktets tekniske rammer og egenskaber findes i Stäubli PerforMore-produktdokumentation. Se datablad fra producenten

Typiske anvendelser

• Anvendes i PerforMore højvoltsystemer til on-board applikationer og el-powertrain løsninger, som angivet i producentdokumentationen.
• Egnet til forbindelser i høj-effekt opladningssystemer (HPC), højvoltsbatterier, invertere og high-voltage distribution units (HVDU), som beskrevet i PerforMore materialet.

Specifikationer

• Produkt: PM-S10AV-CR70 (Stäubli ordre nr. 15.5414)
• Type: PerforMore sokkel krimpeforbindelse
• Kontakt system: 10 mm MULTILAM (angivet for PerforMore)
• Beregnede ledertværsnit i PerforMore-familien: 50 mm² / 70 mm² / 95 mm² (PM-S10AV-CR70 er angivet til 70 mm²)
• Nominel strøm (PerforMore-familien): op til 600 A @ 40 °C
• Nominel spænding: DC 1000 V
• Beskyttelsesgrad i sammenkoblet tilstand: IP6K9K, IP68
• Forbindelsestype sokkel: krimp-forbindelse

Kilde: Stäubli PerforMore produktdokumentation (se datablad ovenfor).

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
