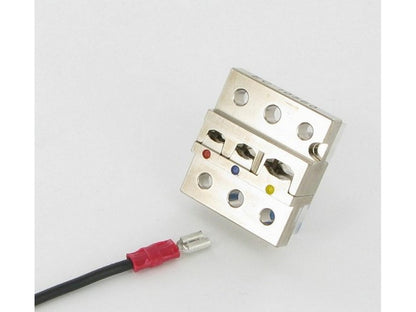

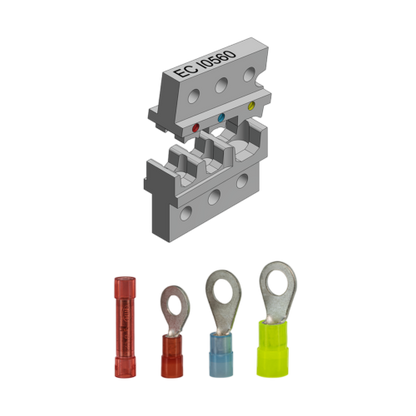

GLW EC I0560 (Dies 004577) er et krympe-diesæt til isolerede kabelsko. Produktet er specificeret til ledertværsnit fra 0,5 til 6 mm² og har en symmetrisk krympeform. Diesættet er beregnet til terminaler uden isolationskrymp, og terminalerne kan indsættes både fra venstre og højre side for at forhindre sammenblanding af isolations- og lederkrymp.
Funktion og design
EC I0560 (Dies 004577) udfører den mekaniske krympning af isolerede wire lugs ved hjælp af en symmetrisk krympeprofil. Muligheden for indsættelse fra begge sider sikrer, at operatøren kan adskille arbejdsgangene for leder- og isolationskrympning. Der er desuden nævnt en beskyttelseshætte (EC PC06) som tilbehør.
Egenskaber
Anvendelse: krympning af isolerede kabelsko (insulated wire lugs).
Godkendt ledertværsnit: 0,5–6 mm².
Symmetrisk krympeform.
Beregnede terminaler: uden isolationkrymp (terminal without insulation crimp).
Terminalindsættelse: kan indsættes fra venstre eller højre side for at undgå sammenblanding af krympetyper.
Tilbehør: beskyttelseshætte EC PC06 er listet som accessory.
Kompatibilitet
På producentens produktside angives, at EC I0560 (Dies 004577) er til brug sammen med locator-enhederne EC LOC28L, EC LOC48L, EC LOC 63L, EC LOC100L og EC LOC100LL.
Specifikationer
Produkt: EC I0560 (Dies 004577)
Producent: GLW
Delnummer: 004577
Anvendelse: krympe-diesæt til isolerede kabelsko (insulated wire lugs)
Ledertværsnit: 0,5–6 mm²
Krympetype: symmetrisk krympeform
Terminaltype: beregnet til terminaler uden isolationskrymp
Terminalindsættelse: venstre eller højre side
Tilbehør: beskyttelseshætte EC PC06 (listet som accessory)
