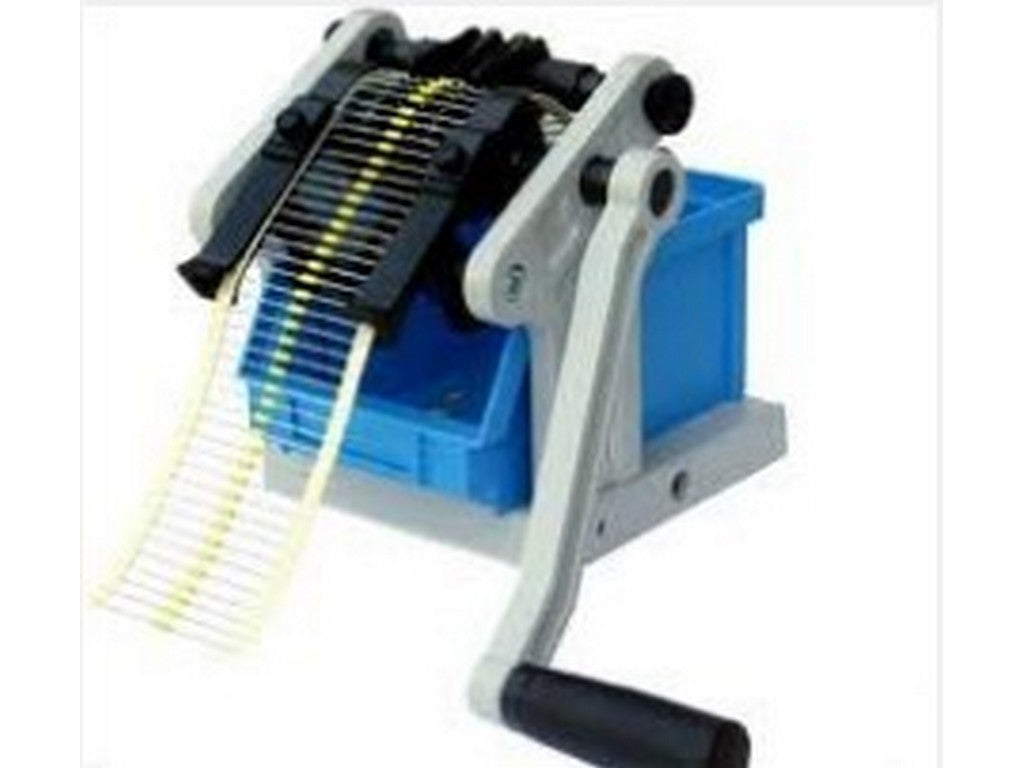

Component bender CUTBEND VB 0.8mm max

Produktoversigt

CUTBEND er en manuel skære- og bukkemaskine til axiale (taped) elektroniske komponenter. Enheden er manuelt betjent og er angivet af producenten som Type Cutbend 0,8mm, Art. No. 920.1000. Maskinen er designet til at håndtere indførte båndede komponenter og udfører både afkortning af ben og bøjning i én arbejdsgang.

Funktion og opbygning

• Manuel skære- og bukkefunktion til axiale (taped) komponenter.
• Udskiftelige skære- og bukkehjul, som giver mulighed for behandling af lederdiametre specificeret af producenten.
• Enheden monteres på arbejdsbord ved hjælp af det inkluderede skruebeslag og kan indstilles med en indstillingsmåle (setting gauge).

Installation og indstilling

CUTBEND monteres på et arbejdsbord med det medfølgende M6-skruebeslag og justeres for forskellige komponentdimensioner ved hjælp af den medfølgende indstillingsmåle. Skære- og bukkehjul kan udskiftes, så maskinens opsætning tilpasses den specificerede lederdiameter. For detaljeret reservedelsoversigt og komponentbetegnelser henvises til producentens dokumentation.

Se datablad fra producenten

Typiske anvendelser

Det bekræftede formål for CUTBEND er behandling af axiale (taped) elektroniske komponenter, hvor komponenternes ben skal afkortes og/bukke i forbindelse med videre håndtering eller montering. Maskinen benyttes, hvor manuel, mekanisk afkortning og bukning af lederne ønskes udført stationært fra et arbejdsbord.

Specifikationer

• Produkt: CUTBEND
• Type/Art. No.: Type Cutbend 0,8mm / Art. No. 920.1000
• Funktion: Manuel skære- og bukkemaskine til axiale (taped) elektroniske komponenter
• Kapacitet (ifølge producent): Op til 40.000 komponenter pr. time
• Behandlingsområde for lederdiameter (ifølge producent): fra 0,5 mm op til 1,2 mm
• Montering: Fastgøres til arbejdsbord med inkluderet skruebeslag
• Indstilling: Justerbar for forskellige komponentdimensioner ved hjælp af indstillingsmåle
• Opsætning: Udskiftelige skære- og bukkehjul
