DPF-300 — manuelt depanelingssystem

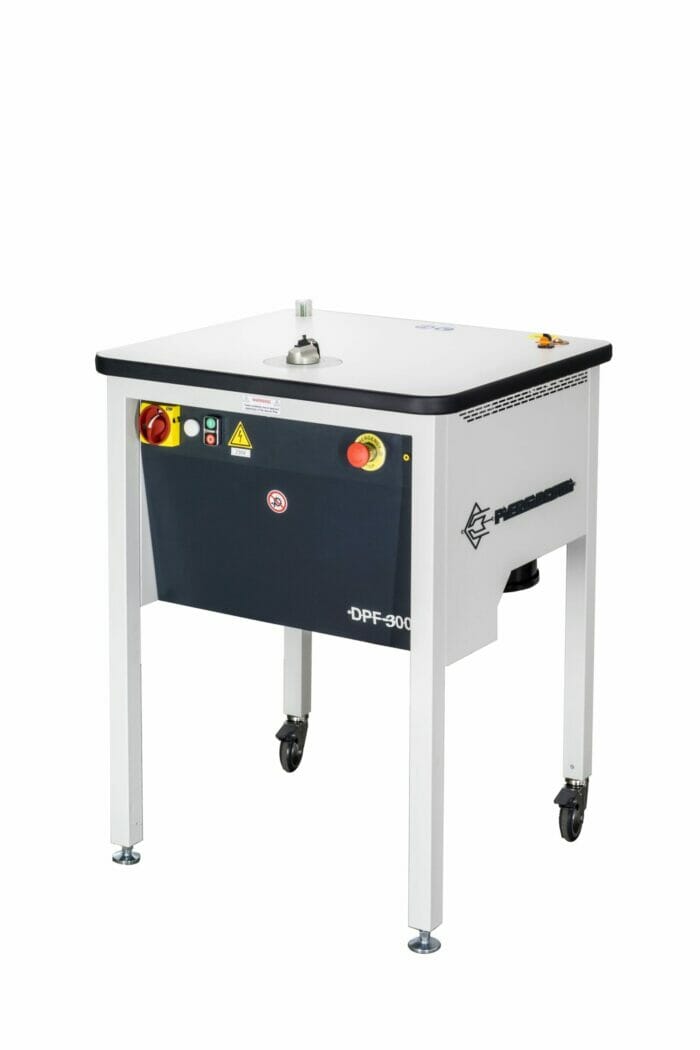

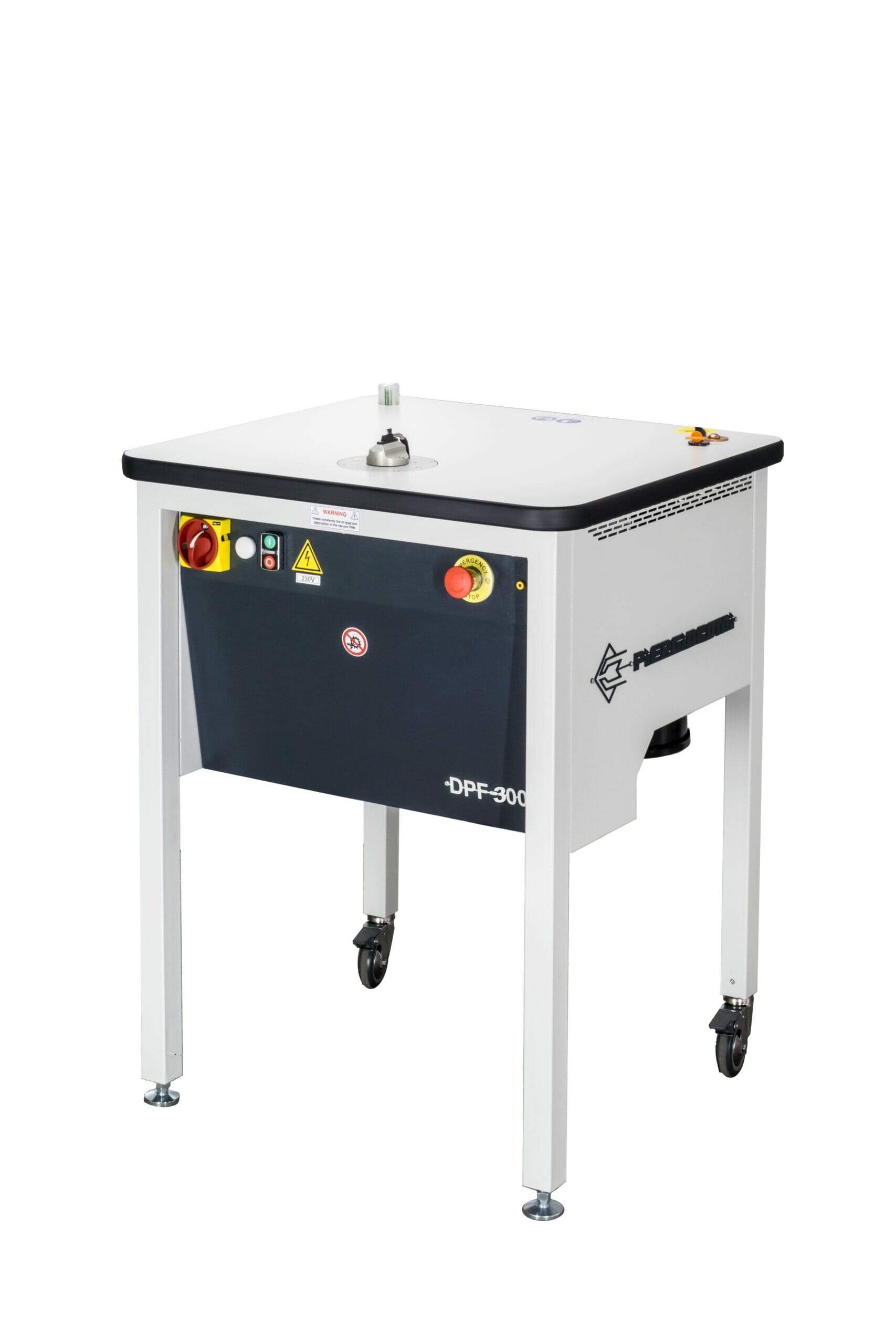

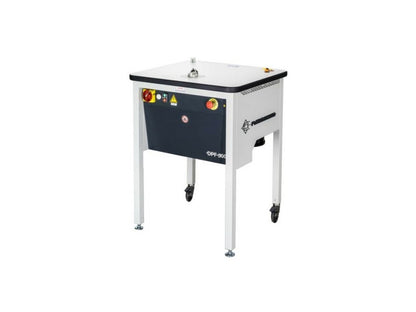

DPF-300 er et manuelt depanelingssystem fra PIERGIACOM udviklet til mekanisk adskillelse af printplader (PCB) i materialerne FR4, CEM og aluminium. Maskinen er beregnet til små- til mellemstore serier, hvor håndværktøj vil være arbejdskrævende, og hvor en automatisk depaneliseringsmaskine ikke kan retfærdiggøre omkostningerne.

Funktion og opbygning

DPF-300 har en hurtigskiftet hårdmetalfræser og en udskiftelig guide (standardtykkelser 0,8–3,175 mm), som beskytter sammensatte kredsløb under adskillelsen. Maskinen indeholder en elektrisk mikrospindel med maksimum 24.000 rpm og et indbygget elektrisk udsugningssystem med patronfilter placeret direkte på guiden. Arbejdsbordets konstruktion er udført med antistatisk laminat og ledende baghjulsophæng som angivet af producenten.

Betjening og sikkerhed

DPF-300 er designet til manuel betjening med guidehjælp til positionering og fremføring af kredsløbet frem til fræsning af istmene. Guidens særlige form er beregnet til at minimere risikoen for beskadigelse af samlede kredsløb ved fejlagtig indsættelse. Maskinen leveres med indbygget udsugning og patronfilter samt specifikationer for vibrations- og støjniveau.

Typiske anvendelser

Brugsscenariet, som producenten angiver, er depaneling af små- til mellemstore serier, hvor hverken håndholdte værktøjer eller fuldautomatiske depaneliseringssystemer er hensigtsmæssige. DPF-300 anvendes til separering af PCB i materialerne FR4, CEM og aluminium (til aluminium kræves særlige fræsere).

Specifikationer

• Model: DPF-300
• Producent: PIERGIACOM
• Maskintype: manuelt depanelingssystem til PCB (FR4, CEM, ALU)
• Max PCB-tykkelse: 4 mm
• Udskiftelig guide, standard tykkelser: 0,8–3,175 mm
• Fræserdiametre (standard): 0,8–3,175 mm
• Microspindel: maks. 24.000 rpm
• Dimensioner (BxDxH): 64×70×95 cm
• Vægt: 73 kg
• Strømforsyning: 230 V / 50 Hz (230V 2P+T SCHUKO)
• Effektforbrug: 0,90 kW
• Integreret udsugningssystem med patronfilter (1"-1/4); depression: 28 kPa (-280 mBar)
• Arbejdareal nødvendig: 164×170 cm
• Vibrationer: <2,5 m/s²
• Lydniveau: 80 dB(A) ±3 dB (målt ved arbejdsposition)
• PCB-krav: mindste længde på kavitet 11 mm; tolerance 0/-0,02 mm; afstand fra komponenter min. 1 mm
• Materialer: FR4, CEM, ALU (særlige fræsere kræves til aluminium)
• CE-mærkning
