High voltage probe 40kV

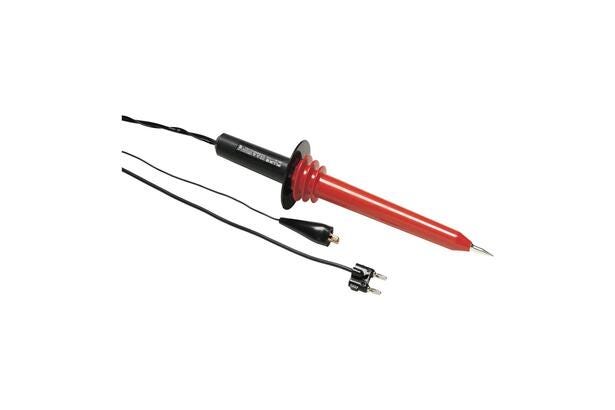

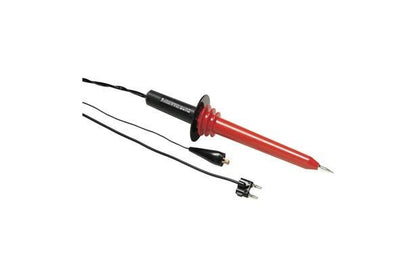

Fluke 80K-40 — højspændingsprobe

Fluke 80K-40 (Part#: 382846) er en high-voltage probe, der udvider et AC/DC voltmeters måleområde til op til 40 000 volt peak AC eller DC. Produktet er designet til måling på energibegrænsede (low-energy) kredsløb inde i udstyr og må ikke anvendes til måling af høj spænding på effektfordelingssystemer.

Funktion og opbygning

• 1000:1 voltage divider med en inputmodstand på 1000 MΩ, som minimerer belastning af kredsløbet.
• Probe kræver et voltmeter med 10 MΩ indgangsimpedans for at opnå den specificerede nøjagtighed.
• Passiv attenuator med tyktfilm-modstande indkapslet i støbt plast for elektrisk isolation og brugerbeskyttelse.

Dokumentation

Tekniske detaljer og brugervejledning findes i producentens manual:

Se datablad fra producenten

Typiske anvendelser

Fluke 80K-40 er angivet til måling på energibegrænsede kredsløb inde i udstyr. Producentens manual nævner eksplicit måling af høj spænding i eksempelvis fjernsyn og fotokopimaskiner.

Specifikationer

• Producent: FLUKE
• Producentens varenummer: 382846
• Produkttype: High Voltage Probe
• Rated voltage range: 0 kV til ±40 kV DC eller peak AC; 28 kV rms AC
• Division ratio: 1000:1
• Input resistance: 1000 MΩ
• DC-accuracy: 0–20 kV ±2 %; 20–35 kV ±1 % (ved 20 °C–30 °C); 35–40 kV ±2 %
• AC-accuracy: cirka 5 % ved 60 Hz
• Brugsbegrænsning: Kun til energibegrænsede kredsløb indeni udstyr; må ikke anvendes på effektfordelingssystemer
• Voltmeterkompatibilitet: Mekanisk kompatibel med standard dobbelt-banana stik; elektrisk kompatibel med voltmeter med 10 MΩ ±1 %
• Dimensioner (80K-40): 36 cm x 7.5 cm
• Vægt (80K-40): 204 g

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
