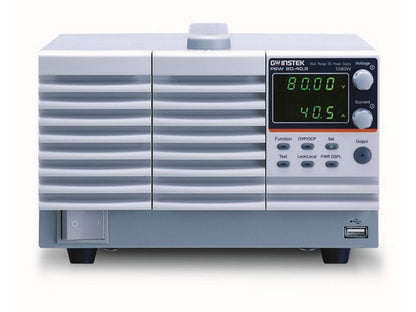

GW power supply 80V/40.5A 1080W - programmable

Programmerbar DC-strømforsyning

PSW 80-40.5 fra GW‑INSTEK er en single-output, multi-range programmerbar switching DC-strømforsyning specificeret til 0–80 V og 0–40,5 A med en maksimal udgangseffekt på 1080 W. Produktet leverer justerbar spænding og strøm i konstant spændings- (CV) og konstant strøm- (CC) tilstand og tilbyder CV/CC-prioritering samt justerbar slew rate, som fremgår af producentens specifikationer.

Funktion og kontrol

PSW 80-40.5 har digital betjening via frontpanel og programmerbar adgang via standardinterfacene LAN og USB samt en analog kontrol-/monitoreringsforbindelse. Valgfrie tilbehør omfatter en GPIB‑USB-adapter og et RS232‑USB-kabel. Frontpanelet indeholder en 4-cifret visning for spænding og strøm samt knapper og drejere til lokal kontrol.

Beskyttelse og driftsegenskaber

Strømforsyningen i PSW‑serien inkluderer dokumenterede beskyttelsesfunktioner: over-spændingsbeskyttelse (OVP), over-strømsbeskyttelse (OCP), over-temperatur (OTP) og AC-fail (lavt AC-indgang) shutdown. Enheden understøtter serie- og parallelkobling (op til 2 enheder i serie, op til 3 enheder i parallel) som angivet i producentens tekniske specifikationer.

Driftsforhold og mekanisk

Enheden er designet til drift ved nominelt net 100–240 Vac (driftsområde 85–265 Vac) og 47–63 Hz. Køling sker med tvungen luft via intern blæser. For 1080 W-modellen angiver producenten vægt og dimensioner: ca. 7,5 kg og 214×124×350 mm.

Teknisk reference

Se datablad fra producenten

Specifikationer

• Produkt: GW‑INSTEK PSW 80-40.5
• Type: Single-output, multi-range programmerbar switching DC-strømforsyning
• Udgang: 0–80 V, 0–40,5 A
• Maksimal udgangseffekt: 1080 W
• CV/CC-prioritering og justerbar slew rate
• Standardinterface: LAN, USB; analog kontrol/monitoring connector
• Valgfrit interface: GPIB‑USB-adapter, RS232‑USB-kabel
• Serie-/parallelmulighed: op til 2 enheder i serie, op til 3 i parallel
• Beskyttelser: OVP (indstilleligt), OCP (indstilleligt), OTP, AC-fail shutdown
• Indgang: nominelt 100–240 Vac (driftsområde 85–265 Vac), 47–63 Hz
• Vægt (1080 W model): ca. 7,5 kg
• Dimensioner (1080 W model): 214 × 124 × 350 mm
• Køling: Tvungen luft (intern blæser)
• Display: 4-cifret
• CV-mode: linjeregulering 43 mV, load-regulering 45 mV, ripple p-p 100 mV, ripple r.m.s. 14 mV
• CC-mode: linje-/load-regulering 45,5 mA, ripple r.m.s. 81 mA
• OVP indstillingsområde for 80 V model: 8–88 V (nøjagtighed ±2% af rated output voltage)
• OCP indstillingsområde for 80 V model: 4,05–44,55 A (nøjagtighed ±2% af rated output current)

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
