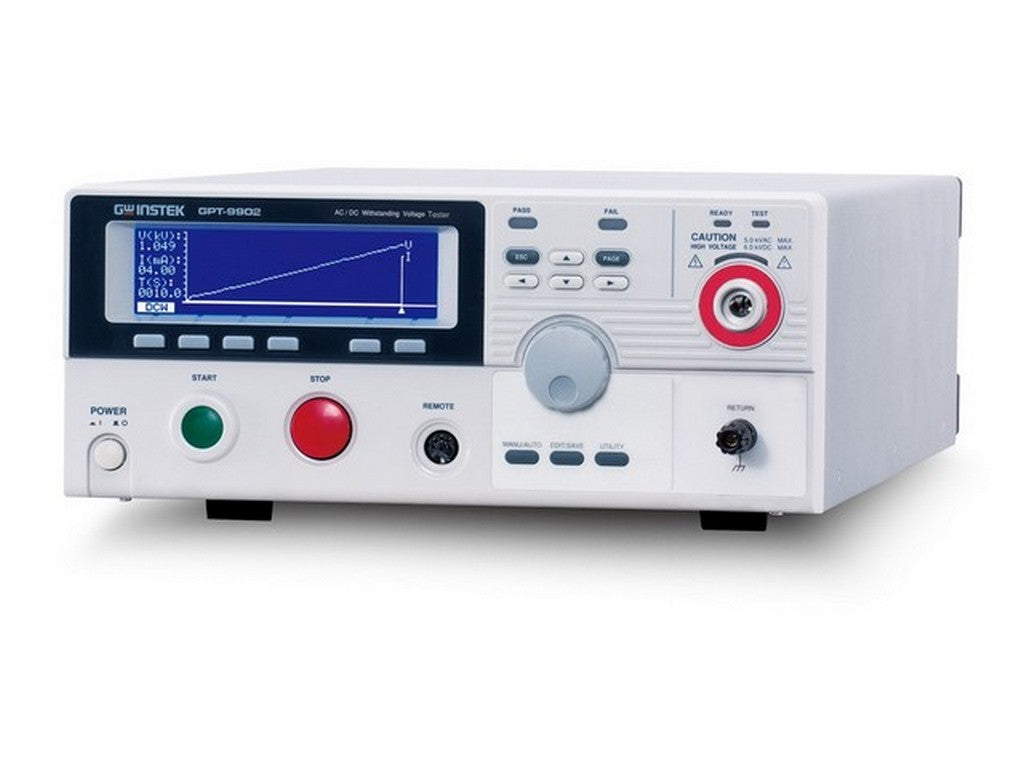

GPT-9902A — AC/DC spændingsprøvning til elektrisk sikkerhed

GPT-9902A fra GW‑INSTEK er et AC/DC withstanding voltage sikkerhedstestapparat i GPT-9900‑serien. Enheden er designet til at udføre kontrollerede spændingsprøvninger med både veksel- og jævnspænding, og den leverer målbare strøm- og spændingsværdier samt relevante detektions‑funktioner for testsekvenser.

Funktioner og kontrol

• AC‑udgangsområde: 0,050 kV til 5,000 kV, opløsning 2 V/step, sinusformet udgang.
• DC‑udgangsområde: 0,050 kV til 6,000 kV, opløsning 2 V/step.
• Måling af strøm og spænding med indbygget voltmeter og strømområde for præcis overvågning under test.
• Valgfri frekvens for AC: 50 Hz eller 60 Hz.
• Indbyggede testhjælpemidler: ARC‑detektion, window comparator, ramp (0,1–999,9 s), timer (0,5 s–999,9 s eller OFF) og sweep‑funktion.
• Grænseværdier og sikkerhed: Maks. AC belastning 500 VA (5 kV / 100 mA). Maks. DC effekt 100 W (5 kV / 20 mA).

Tilslutning og fysik

• Grænseflader: RS‑232C og USB (device) som standard; bagududgang og signal I/O til fjernstyring. GPIB tilbydes som option.
• Fysisk: dimensioner 330 × 148 × 482 mm (B×H×D) og vægt ca. 27 kg.
• Display: 240 × 64 dot matrix LCD med baggrundsbelysning.

Dokumentation

For komplette tekniske data og detaljerede specifikationer henvises til producentens datablad:

Se datablad fra producenten

Specifikationer

• Model: GPT-9902A (GW‑INSTEK)
• AC udgangsområde: 0.050 kV ~ 5.000 kV; opløsning 2 V/step
• Maks. AC belastning: 500 VA (5 kV / 100 mA)
• DC udgangsområde: 0.050 kV ~ 6.000 kV; opløsning 2 V/step
• Maks. DC effekt: 100 W (5 kV / 20 mA)
• AC udgangsform: Sinusbølge; frekvens 50 Hz / 60 Hz valgbar
• Strøm‑måleområde (AC): 0.001 mA ~ 100.0 mA; (DC): 0.001 mA ~ 020.0 mA
• Kontrol og alarm: ARC Detect, Window Comparator, Ramp, Timer, Sweep
• Interface: RS-232 standard, USB (Device) standard, Rear Output, Signal I/O; GPIB option
• Display: 240 × 64 dot matrix LCD (back light)
• Strømforsyning og forbrug: AC100V/120V/220V/230V ±10%, 50/60Hz; <1000 VA max.
• Dimensioner og vægt: 330 × 148 × 482 mm; ca. 27 kg
