GW-Safety tests 5kV AC/6kV DC AC 500VA volt test

Produktoversigt

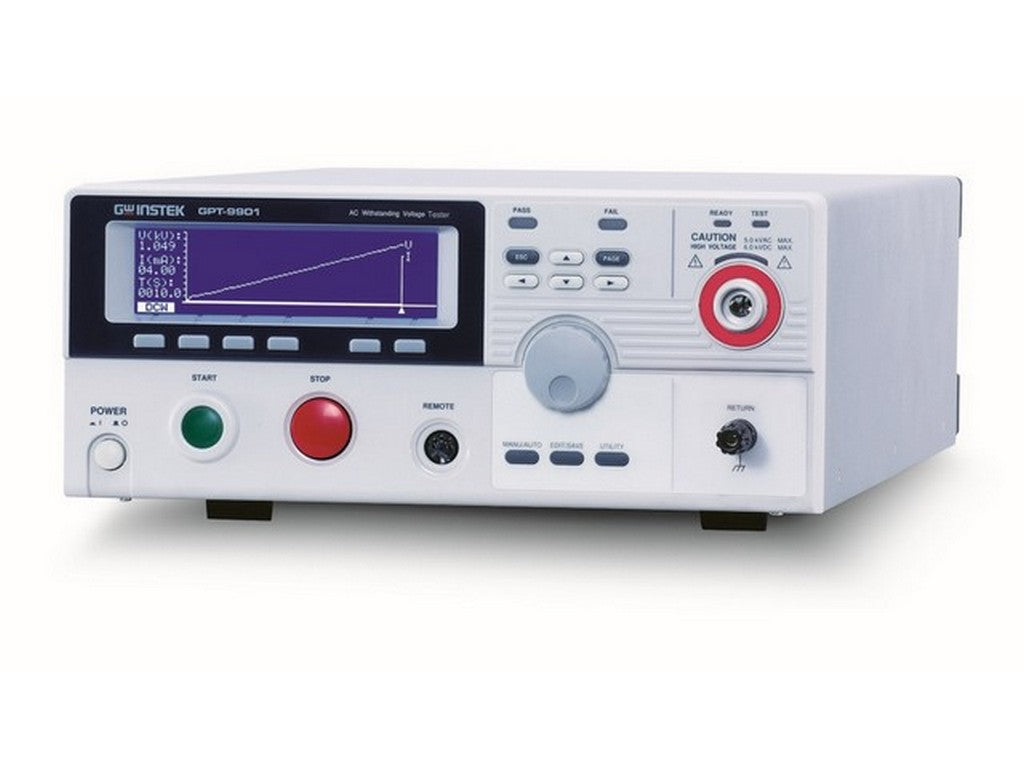

GPT-9901A er en AC tålespændingstester i GW‑INSTEKs GPT-9900-serie, designet til at udføre AC withstand-tests (AC tåle-spændingstest) alene. Enheden anvendes til kontrollerede AC spændingstestprocedurer hvor specificerede AC spændingsniveauer skal påføres og overvåges.

Teknisk overblik

GPT-9901A leverer en AC udgang fra 0.050 kV til 5.000 kV med 2 V opløsning. Maksimal mærkebelastning er 500 VA (5 kV / 100 mA) og maksimal mærkestrøm i højområdet er 100 mA. Udgangssignalet er en sinusformet bølge, og frekvensen kan vælges mellem 50 Hz og 60 Hz. Enheden har indbygget voltmeter og strømmåling med specificeret nøjagtighed og regulering.

Brug og betjening

Som AC tålespændingstester anvendes GPT-9901A til kontrollerede AC strøm-/spændingstestforløb hvor man skal stille og afvikle spænding op til 5.000 kV, måle den resulterende strøm og overvåge for arc-detektion og komparatorvindue. Enheden har rampetids- og timermuligheder for at styre testforløb samt en sweep-funktion ifølge producentens specifikationer.

• Standard interface: RS-232 og USB (GPIB som option)
• Display: 240 x 64 dot-matrix LCD
• Mål og vægt: 330 x 148 x 482 mm, ca. 27 kg

Se datablad fra producenten

Specifikationer

• Model: GPT-9901A
• Producent: GW‑INSTEK
• Funktion: AC withstanding-voltage safety tester (udfører kun AC tåle-spændingstest)
• AC udgangsspændingsområde: 0.050 kV ~ 5.000 kV
• Udløsningsopløsning: 2 V/step
• Maksimal mærkebelastning: 500 VA (5 kV / 100 mA)
• Maksimal mærkestrøm: 100 mA (0.5 kV < V ≦ 5 kV); 10 mA (0.05 kV ≦ V ≦ 0.5 kV)
• Udgangsbølgeform: Sinus
• Frekvens: 50 Hz / 60 Hz, valgbar
• Spændingsregulering: ±(1% af aflæsning + 5V) [full load → no load]
• Voltmeter-nøjagtighed: ±(1% af aflæsning + 5V)
• Strømmåleområde: 0.001 mA ~ 100.0 mA
• Display: 240 x 64 dot-matrix LCD
• Interface: RS-232 og USB standard; GPIB option
• Dimensioner: 330 x 148 x 482 mm
• Vægt: ca. 27 kg
