Phase comparator PGII 2-pole 10kV

Horstmann

SKU:510102003

Produktoversigt

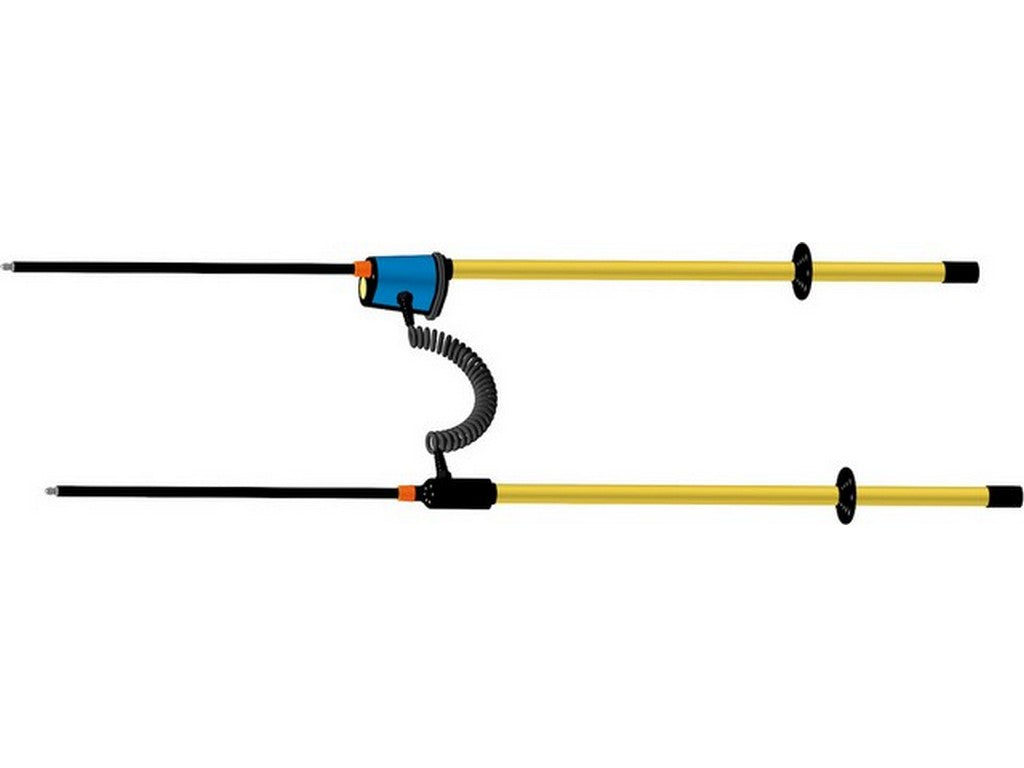

Denne to-polet fasesammenligner, PG II fra HORSTMANN, er beregnet til konstatering af phaselighed mellem to spændingsførende ledere i et mellemspændingsnet. PG II består af to komponenter: del A med en betjeningsstang, integreret kontaktelektrode og en elektronisk visningsenhed samt del B med en separat betjeningsstang og kontaktelektrode. En spiraliseret, højspændingsfast forbindelsesledning forbinder elektroderne.

Funktion og visning

PG II angiver phasestatus optisk ved hjælp af tre røde LED'er. Enheden er konstrueret til brug i indendørs omgivelser under tørre forhold og har en maksimal varighed ved spænding på 60 s. Visningslogikken omfatter driftklasse B med angivelse af faseskel i området 60°–300°. Forbindelsesledningens længde er angivet som 1 m.

Typiske anvendelser

Enheden er designet til anvendelse i tavleanlæg og netområder, hvor entydig tildeling af faser er nødvendig. Dette fremgår af producentens produkttekst som dokumenteret på producentens produktside.

Dokumentation

For yderligere information og tekniske dokumenter henvises til producentens produktside. Se producentens produktside.

Specifikationer

Produkt: PG II (to-polet fasesammenligner)
Producent: HORSTMANN
Varenummer: 51-0102-003 (udgave for 10 kV)
Nominel spænding (udgave): 10 kV
Total længde: 1.220 mm
Eintauchtiefe / indstiksdybde: 413 mm
Visning: Optisk, 3 røde LED
Nominel frekvens: 50 Hz (valgfrit 60 Hz angivet af producenten)
Max. driftstid ved spænding: 60 s
Forbindelsesledning: 1 m, højspændingsfast, spiraliseret
Brug: Indendørs under tørre forhold
Driftklasse: B (angivelse af faseskel 60°–300°)
Driftstemperatur: −25 °C til +70 °C; klimaklasse N og W
Standardspecifikation: IEC 61481-2:2014
Servicekrav: Underlagt obligatorisk gentest hvert 6. år i henhold til DGUV Vorschrift 3 (Tabelle 1c)
