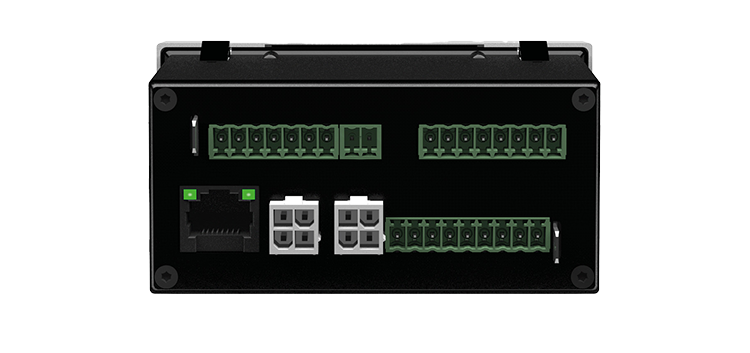

ComPass D 38-5110-002

ComPass D — fejlretningsindikator med Ethernet-overvågning

ComPass D fra HORSTMANN er en fejlretningsindikator med overvågnings- og styrefunktion via Ethernet. Enheden er designet til at levere præcise måleværdier for strøm, spænding og effekt til kontrolrummet og giver lokal indikering af fejlretning via to retningspile og en højkontrast OLED-skærm.

Funktioner og måledata

• Målepræcision op til 0,5 %.
• Registrerede måleværdier: lederstrømme, fase-til-jord og fase-til-fase spændinger, effekt (P, Q, S), energi, temperatur og frekvens.
• Jordfejlfundet via seks forskellige metoder (kan kombineres).
• Spændingskobling/måling: kapacitivt via VDIS-systemet og/eller via resistive (ohmske) spændingssensorer; op til fem ComPass-enheder kan tilsluttes ét sæt resistive spændingssensorer.
• Understøttelse af ekstern temperaturmåling via PT100.
• Frit tildelbare binære indgange og frit programmerbar logik til styringsbetingelser.
• Mini-USB-port til parameterisering og idriftsættelse med ComPass Explorer og ScadaData configurator.

Kommunikation og styring

Kommunikation foregår via Ethernet med understøttelse af IEC 60870-5-104 protokollen, hvilket muliggør overførsel af målte værdier og alarmmeddelelser til kontrolrummet. Enheden tilbyder fjernbetjening af to skifteelementer og lokal aflæsning via OLED-skærm og to retningspile (A, B).

Yderligere teknisk information og produktoplysninger findes i producentens dokumentation: Se producentens produktside.

Typiske anvendelser

ComPass D er beregnet til brug i centrale mellemspændingsstationer med telekontrolforbindelse, hvor der er behov for fejldetektering, retningsvisning og transmission af præcise måleværdier til kontrolrum.

Specifikationer

• Produktnavn: ComPass D.
• Producent: HORSTMANN.
• Producentens varenummer: V38-5110-002-001.
• Kategori: Fejlretningsindikator med overvågnings- og styrefunktion via Ethernet.
• Målepræcision: op til 0,5 %.
• Måleværdier: strøm, fase-til-jord og fase-til-fase spænding, P/Q/S, energi, temperatur, frekvens.
• Spændingskobling: kapacitiv (VDIS) og/eller resistiv (ohmisk) sensor.
• Kommunikation: Ethernet (IEC 60870-5-104).
• Fjernstyring: understøtter kontrol af 2 skifteelementer.
• Visning: OLED-display og 2 retningspile (A, B).
• Indgange/udgange: 6 relæudgange og lavspændingsforbindelse (2), binære indgange.
• PT100-indgang til temperaturmåling.

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
