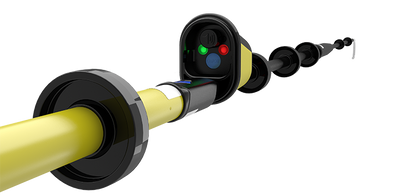

Voltage indicator BO-A 2.0 IEC 25kV especially for railways

Produktoversigt

Denne mobil spændingsdetektor BO-A 2.0 fra HORSTMANN er udviklet til kontrol af tilstedeværelse eller fravær af spænding på mellemhøjspænding jernbaneoverliggende kontaktledninger. Enheden er designet til brug i net med 16,7 Hz, 50 Hz og 60 Hz og giver visuel og akustisk advarsel ved anvendelse i net med afvigende frekvens.

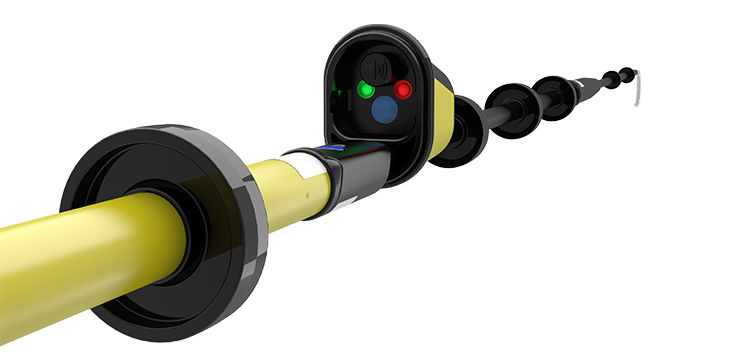

Funktion og indikering

• Indikation af spænding: rød LED og akustisk signal ved "spænding til stede".
• Indikation ved ingen spænding: grøn LED og intet akustisk signal.
• "Ready"-indikator: grøn LED efter vellykket selvtest.
• Automatisk detektion af frekvens og advarsel ved afvigende frekvens.
• Typeindikation: i henhold til gruppe III i IEC 61243-1 (eller VDE 0681-6 afhængig af version).

Typiske anvendelser

Enheden anvendes til at verificere tilstedeværelsen eller fraværet af spænding i forbindelse med vedligeholdelsesarbejde på jernbaneoverliggende kontaktledninger. Hvis BO-A 2.0 registrerer en afvigende netfrekvens, aktiveres visuel og lydmæssig alarm, og nettilstanden skal verificeres.

Dokumentation

Yderligere producentdokumentation og downloads findes på HORSTMANNs produktside for BO-A 2.0.

Specifikationer

• Produktnavn: BO-A 2.0.
• Producent: HORSTMANN.
• Producentens varenummer: 50-1511-002.
• Designstandard: IEC 61243-1 eller VDE 0681-6 (afhængig af version).
• Understøttede netfrekvenser: 16,7 Hz, 50 Hz, 60 Hz.
• Understøttede nominelle spændinger: 15 kV (16,7 Hz) og 25 kV (50/60 Hz).
• Indikationstype: rød LED + akustisk ved spænding; grøn LED uden akustisk ved ingen spænding; "ready" efter selvtest.
• Periode for standby-tilstand: 65 s ±15 s.
• Strømforsyning: lithiumceller; levetid angivet som 6 år ved ca. 10 standby-cyklusser/dag og 230 dage/år.
• Insulerende stang: bestået test for lækagestrøm ved 1,2 × Vr i 1 minut.

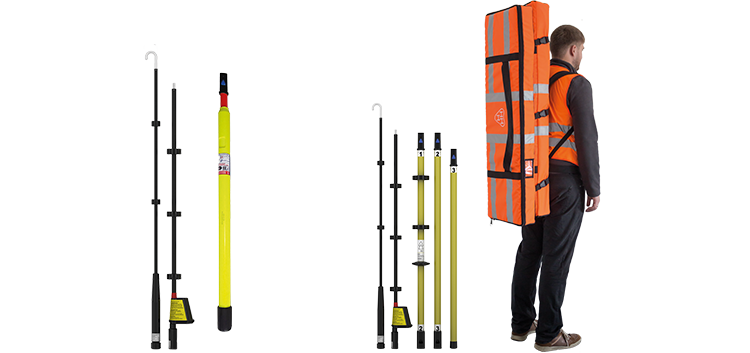

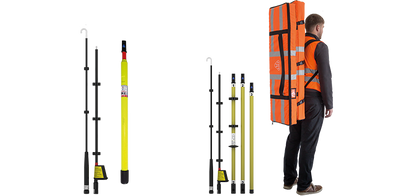

• Transportlængde: < 1.111 mm.
• Minimum længde af isolerende element: > 520 mm.
• Driftstemperatur: -25 °C til +70 °C, klima klasse N og W.
• Vedligeholdelse: periodisk kontrol/vedligeholdelsestest mindst hvert 6. år i henhold til DGUV Regel 3 (Tabel 1c).

Kilde: HORSTMANN produktinformation (producentens produktside).
