Kugelanschlussbolzen – fasefestpunkt og strømskinneforskruning
Dette dokument beskriver Kugelanschlussbolzen fra HORSTMANN (varenummer 63-0101-002). Produktet er angivet til anvendelse som phasenanschluss (faseforbindelse) og som strømsskinne- / strømrail-verschraubung (strømsskineforskruning) i elektriske anlæg. Beskrivelsen er baseret på den verificerede producentinformation fra Horstmanns produktside.
Funktion og materiale
Kugelanschlussbolzen er udformet med kuglehovede for at muliggøre fleksibel, mekanisk fastgørelse og jævn kraftfordeling ved tilslutninger.

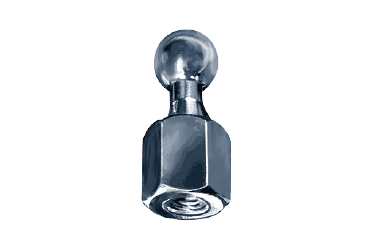

Varenummer 63-0101-002 er angivet med kuglediameter 20 mm og gevind M10.
Materiale for de lige (gerader) kuglebolte er E‑Cu (elektrolytisk kobber), verzinnt (forsynet med tinnichning / tinbelægning), i henhold til producentens produktinformation.
Sikkerhed ved kortslutning
Producenten angiver et bemessningsværdi for kortslutningsstrøm (Ir) for varen: Ir = 18,7 kA ved tr = 1 s. Dette angiver den nominelle kortslutningsstrøm, som produktet er specificeret til at kunne optage i den angivne varighed.
Dokumentation
Yderligere produktinformation og teknisk kontekst findes på Horstmanns produktside. Se producentens produktside.
Typiske anvendelser
Anvendes som phasenanschluss (faseforbindelse) til mekanisk fastgørelse af ledere og optagelse af elektrodynamiske kræfter ved kortslutninger.
Anvendes som strømsskinneverschraubung (forskruning på strømsskine) for at sikre lav overgangsimpedans og vibrationssikker forbindelse.
Specifikationer
Produkt: Kugelanschlussbolzen
Producent: HORSTMANN
Producentens varenummer: 63-0101-002
Kuglediameter: 20 mm
Gevind: M10
Bemessningsværdi Ir (kortslutningsstrøm): 18,7 kA ved tr = 1 s
