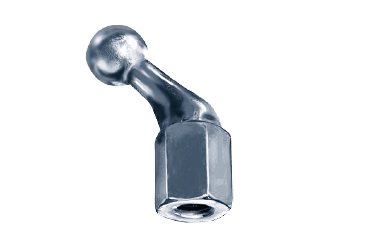

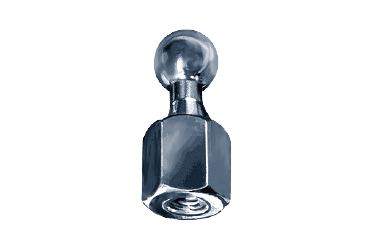

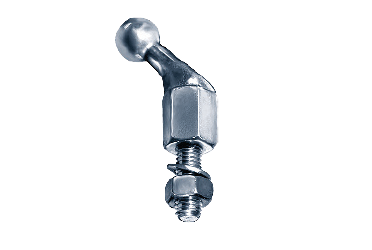

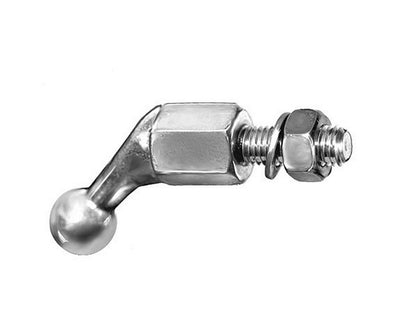

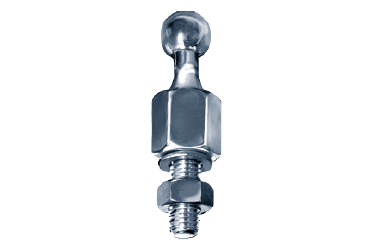

Kugelanschlussbolzen 63-0104-001 fra HORSTMANN er en kugleforbindelsesbolt (ball connection bolt) med stålgevindstift. Produktbetegnelsen og tekniske parametre er verificeret fra Horstmanns produktoversigt for Phasenfestpunkte.
Funktion og opbygning
Kugelanschlussbolzen 63-0104-001 er angivet som anvendelig til mekanisk fastgørelse og elektrisk forbindelse ved fasepunkter og som del af strømsskine- eller fasefastpunktsmontage. På producentens produktside fremgår det, at kugleforbindelsesbolte generelt har konstruktion, som kan kompensere bevægelser og sikre jævn kraft- og strømfordeling.
Udførelse: Kugleforbindelsesbolt med stålgevindstift (angivet for 63-0104-001).
Konstruktion: kugleformet kontaktflade for bevægelseskompensation (beskrevet af producenten).
Elektrisk bedstemmelse: angivet bemærkning om vurdering af elektrodynamiske kræfter ved kortslutning på producentens side.
Typiske anvendelser
Kugelanschlussbolzen 63-0104-001 er på Horstmanns produktside specificeret som brugbar som faseanslutning (Phasenanschluss) og til strømsskine-skrueforbindelse (Stromschienenverschraubung). Beskrivelsen er neutral og teknisk: produktet er angivet til at give mekanisk fiksering af ledere og overføre elektrodynamiske kræfter som angivet af producenten.
Specifikationer
Producent: HORSTMANN.
Artikelnummer: 63-0104-001.
Typebetegnelse: Kugelanschlussbolzen (ball connection bolt) med stålgevindstift.
Kuglediameter (Ø): 20 mm.
Gevind: M12 x 30.
Bemærket strøm (Ir): 13,8 kA (tr = 1 s).
Materialeoplysninger (angivet generelt for denne produktgruppe): E-Cu, tinbelagt for lige bolte; CuCr, tinbelagt for afbøjede bolte.
Kilde: Oplysninger verificeret på Horstmanns produktoversigt for Phasenfestpunkte.
Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
