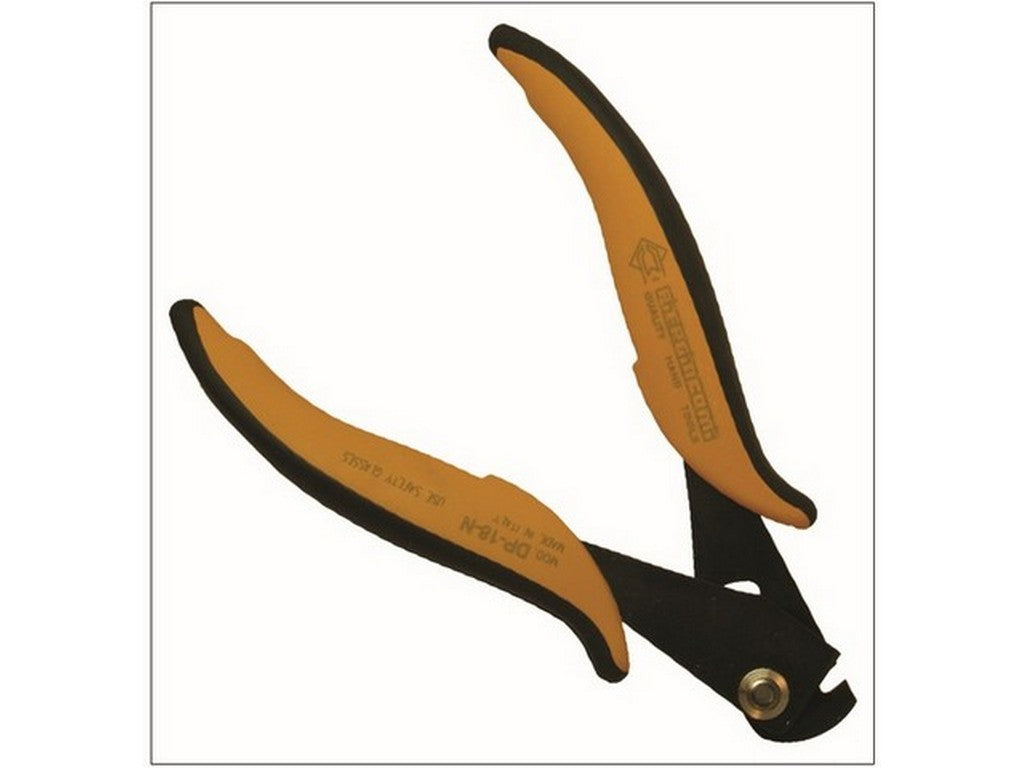

DP 23 N er et manuelt depanelingsværktøj fra Piergiacomi, udviklet til at separere printkort (PCB). Produktet er designet til at give velafsluttede snitflader ved manuel adskillelse af printpaneler og findes også i en ESD-sikker variant (ordrecode DP 23 N D).
Design og funktion
DP 23 N benyttes til fysisk adskillelse af printkort ved at indføre bladet i isthmus/tab-området og udføre skæring med et begrænset, mekanisk tryk. Ifølge producentens tekniske oplysninger er værktøjet beregnet til hurtig, økonomisk og sikker depaneling med velafsluttede snitflader.
Nøgleegenskaber
Bladtykkelse: 2,3 mm.
Maksimal kuttekraft: 7 kg.
Kan vælges i ESD-sikker version (ordrecode DP 23 N D).
Ved brug skal man tage højde for producentens angivne begrænsninger for isthmus/tab: maksimum isthmuslængde bør ikke overstige 3 mm, og minimum isthmusafstand er angivet som 11 mm. Maksimal anbefalet printkorttykkelse er 1,6 mm.
Specifikationer
Fabrikant: Piergiacomi
Model / ordrecode: DP 23 N
Bladtykkelse: 2,3 mm
Maksimal kuttekraft: 7 kg
Maksimal PCB-tykkelse: 1,6 mm
Minimum isthmusafstand: 11 mm
Maksimal isthmus (tab) længde: 3 mm
Længde: 147 mm
Vægt: 90 g
ESD-variant: DP 23 N D (ESD-ordercode)
Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
