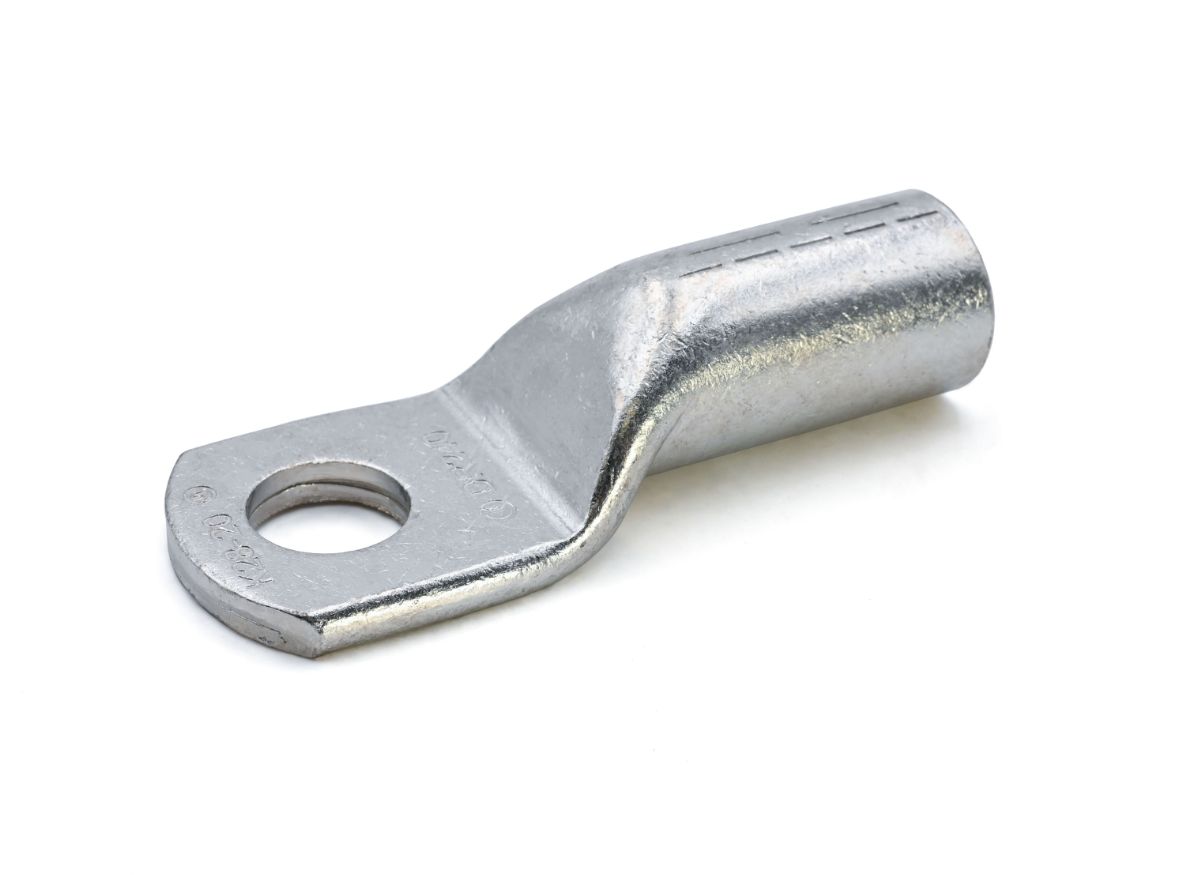

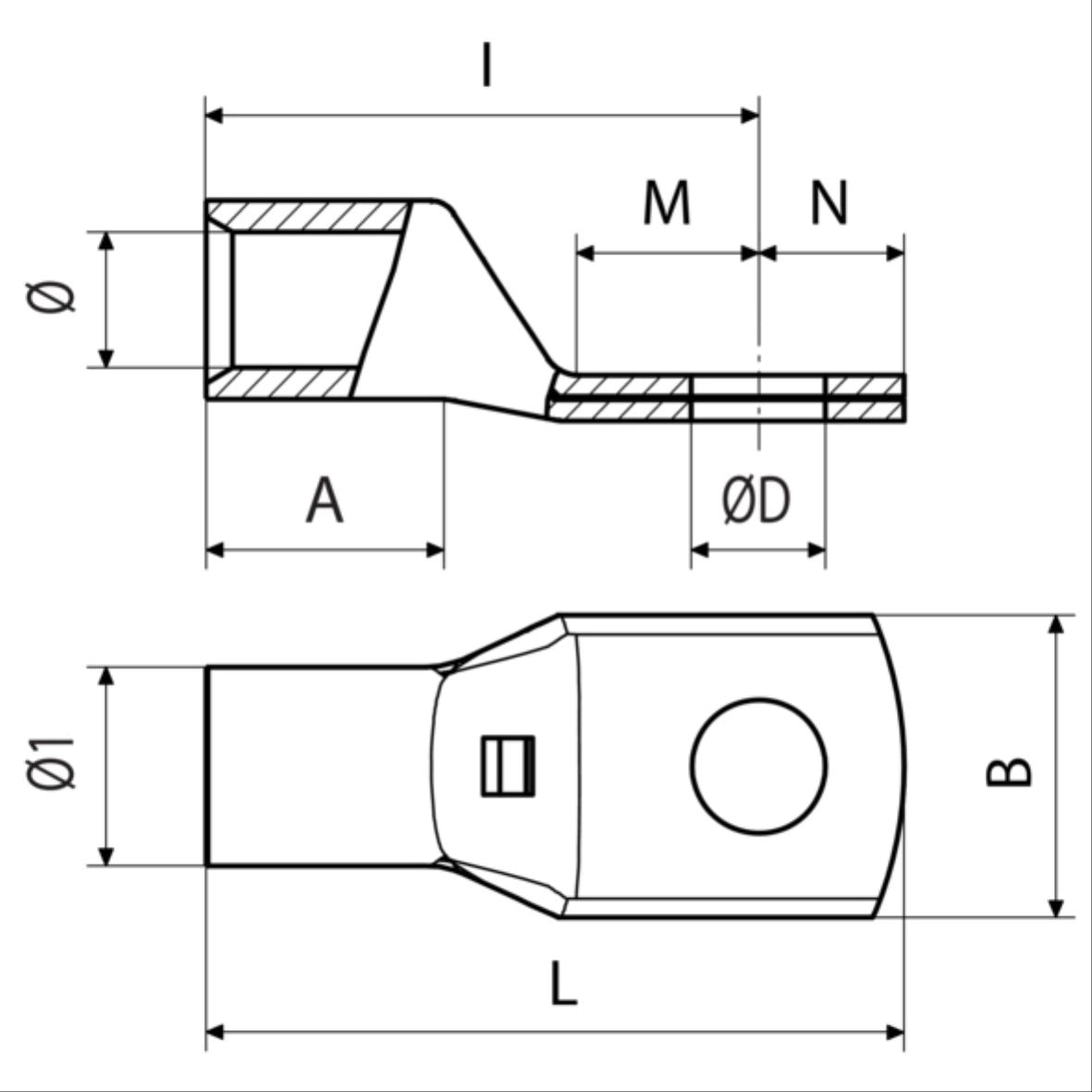

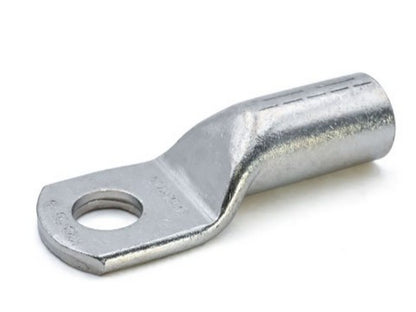

DR16-10N er en ringkabelsko fra CEMBREs DR-N serie, udført til DIN 46235 for tilslutning af kobberledere. Produktet er specificeret til 16 mm² ledertværsnit og har et enkelt monteringshul med M10 skruegevind og ØD = 10,5 mm. DR16-10N leveres i elektrolytisk kobber med tinbelægning og er designet til crimp-forbindelser til kobberledere.
Anvendelse og montering
Beskrivelsen og producentens datablad angiver de grundlæggende monteringsanvisninger: vælg den korrekte forbindelse for lederens størrelse, brug passende crimpeværktøj og formgivningsdies, afisoler kablet til den anbefalede længde (22 mm), indsæt lederen helt ind i lugs røret og udfør de angivne crimps, startende fra flig-siden af lugs. For tilspænding anbefales 20 Nm ved højkonduktive skruer og 35 Nm ved skruer af kvalitet 8.8.
Teknisk reference
- Materiale: elektrolytisk kobber, tæthed angivet i producentmaterialet.
- Overflade: tinplating som angivet i producentdokumentation.
Se datablad fra producenten
Specifikationer
Produkt: DR16-10N
Producent: CEMBRE
Producentdelnummer: 2389160
Type: Ringkabelsko (DR-N serie) i henhold til DIN 46235
