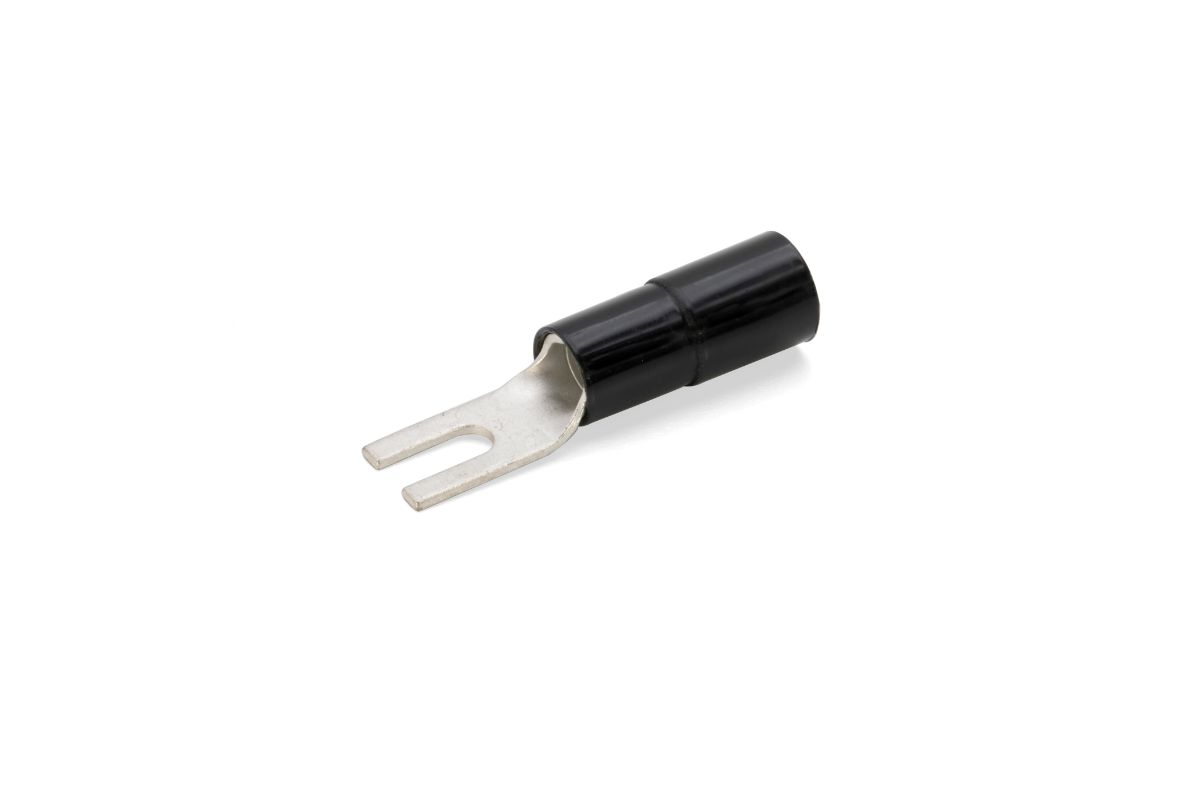

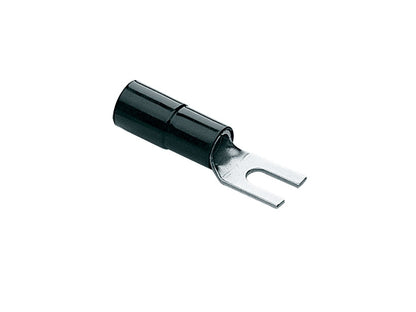

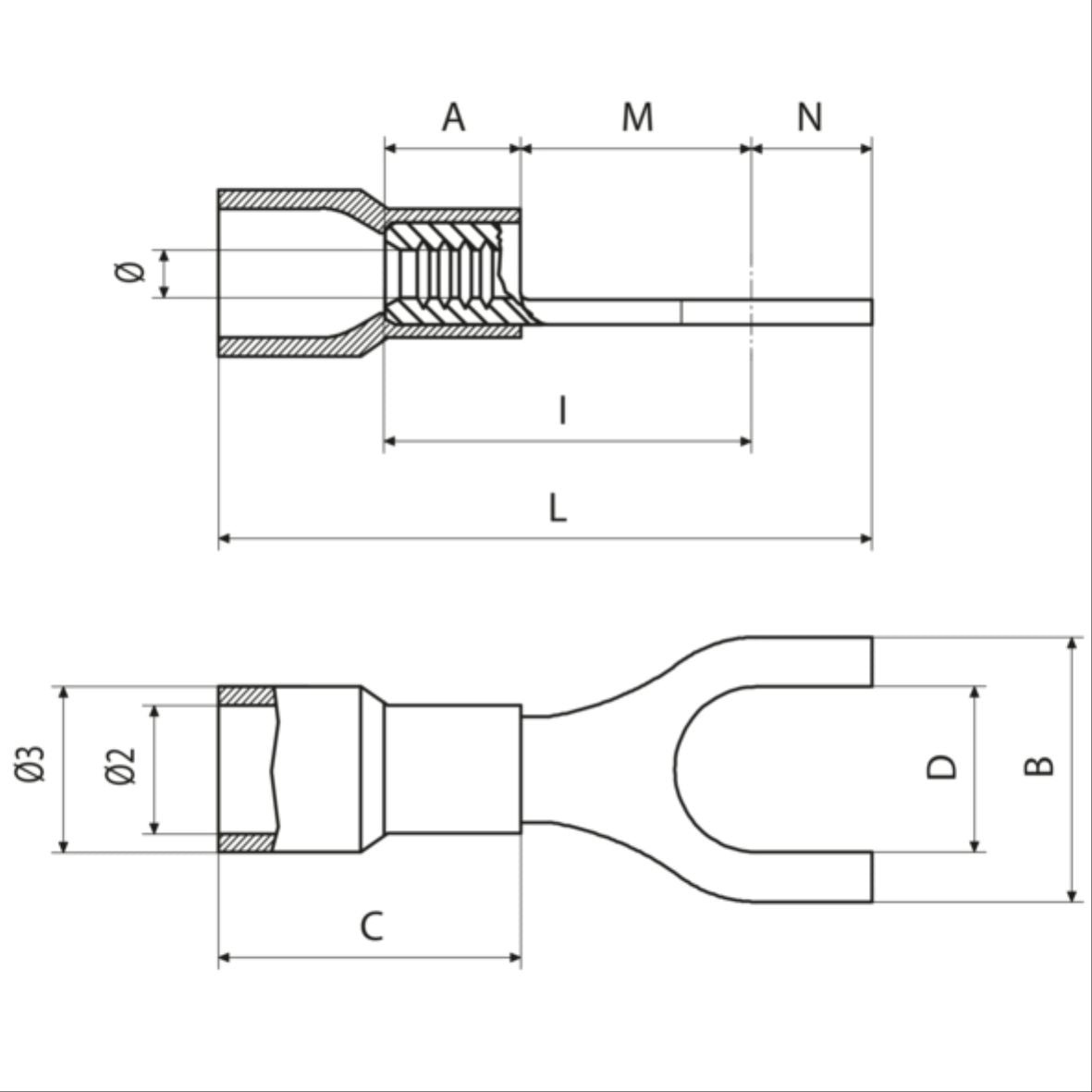

ANE2-U4 er en for-kabelsko (pre-isoleret gafelformet terminal) fra Cembre beregnet for fleksible kobberledere. Produktet har en PA6.6 isoleringshylster og er fremstillet af elektrolytisk kobber med tinbelægning. ANE2-U4 er specificeret for en ledertværsnit på 10 mm² og anvender skrue-/stangdiameter M4 med en gafeldiameter (D) på 4,3 mm.
Funktion og anvendelse
ANE2-U4 bruges som elektrisk forbindelse mellem en fleksibel kobberleder og en skrue-/stangforbindelse, hvor gafelformen muliggør montering omkring en bolt eller skrue uden at fjerne hætten. Installationsvejledningen fra producenten angiver de relevante trin for korrekt tilslutning: valg af korrekt connector i forhold til kobberlederen, passende værktøj og die, afisolering af lederen til den anførte længde, fuld indsættelse af lederen i terminalen og en enkelt centralt placeret crimpingoperation.
