STAUBLI 55.3220-20

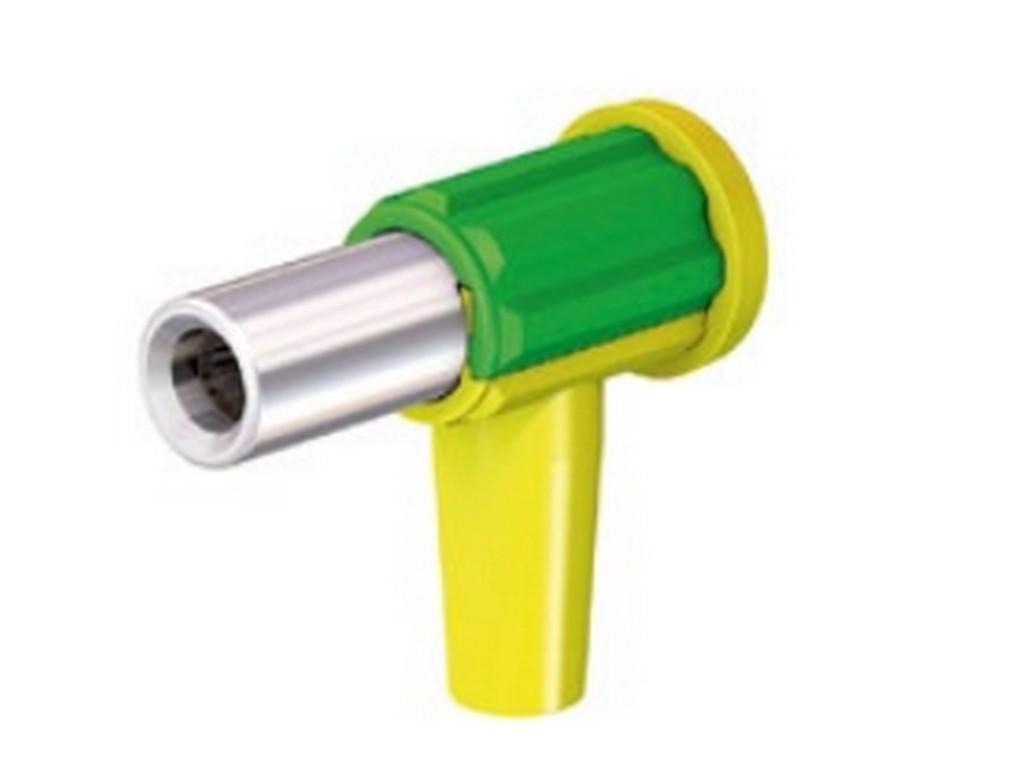

STAUBLI 55.3220-20 er en rettvinklet bøsning for selvmontering av forbindelsesledninger til potensialutjevning. Den brukes når man vil bygge opp en ledning som passer inn i en profesjonell installasjon, hvor potensialutjevning skal etableres sikkert og kontrollert.
Bøsningen er bygget opp med en socket body i forniklet messing og et MULTILAM-kontaktstykke i forgylt, kaldtrukket kobberlegering. Tilkoblingen skjer med skrueforbindelse, og ledningen monteres manuelt etter de angitte samleinstruksjonene. Det er nettopp en del av poenget med denne typen komponent: man får en fabrikkdefinert stiktdel som kan tilpasses den konkrete ledningen ved montering.
Varianter er angitt for ledertverrsnitt på 4,0 mm². I STAUBLIs samleveiledning for POAG-KBT6-EC/4 er ytterdiameteren angitt til 4,8 mm, mens katalogdata angir maks. Ø 5,1 mm. Fargekoden er 20. Montering skal skje etter MA564, og det benyttes blant annet aviseringsstang og momentnøkkel.
For korrekt bruk er det viktig at stikkforbindelsen monteres av fagkyndige, og at den ikke avbrytes under belastning. Før bruk skal man kontrollere at det ikke er synlige skader, spesielt på isolasjonen. Når delene er samlet korrekt, inngår de i en løsning som er beregnet til potensialutjevning i installasjoner hvor pålitelig elektrisk forbindelse er avgjørende.
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 55.3220-20
- Type: rettvinklet bøsning for selvmontering
- Anvendelse: forbindelsesledninger til potensialutjevning
- Materiale, socket body: forniklet messing
- Kontaktmateriale: MULTILAM i forgylt, kaldtrukket kobberlegering
- Tilkobling: skrueforbindelse
- Ledertverrsnitt: 4,0 mm²
- Ytterdiameter: 4,8 mm ifølge samleveiledning, maks. Ø 5,1 mm ifølge katalog
- Fargekode: 20
- Datablad/veiledning: https://www.staubli.com/content/dam/ecs/technical-documentation/assembly-instructions/Medical/MI_MA564-en.pdf
