Ringkabelsko – A14-L8 (A-L-serien)

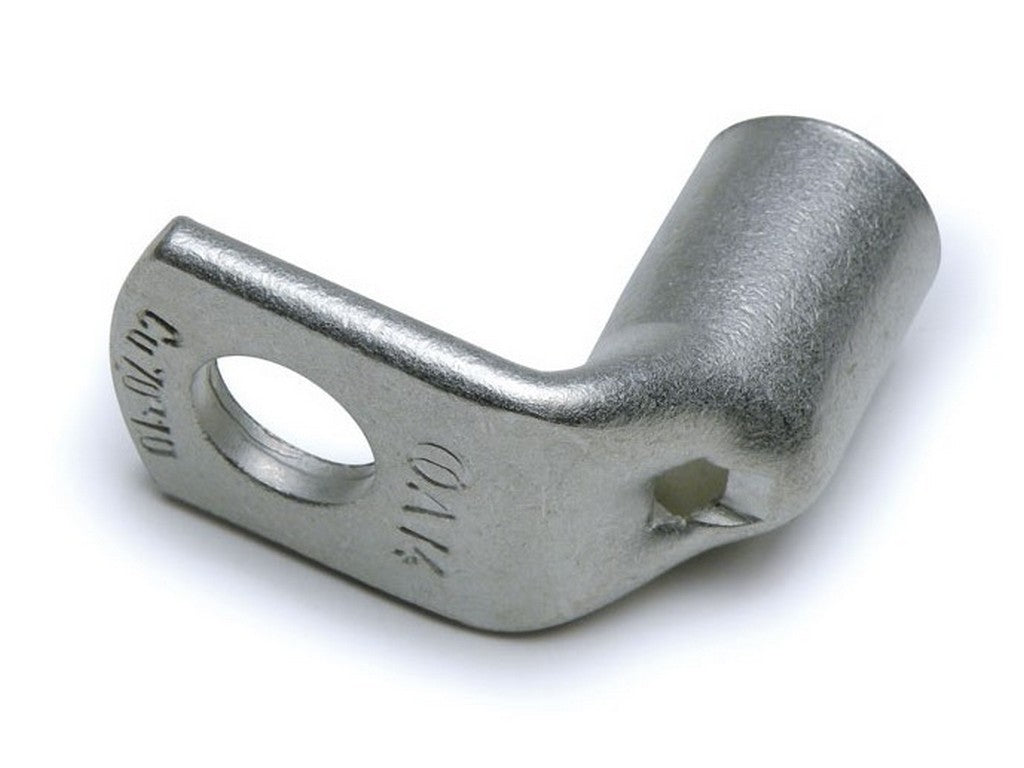

A14-L8 er en 90° bøyelig rørkabelsko fra CEMBREs A-L-serie, beregnet for kobberledere og utført som krympeforbindelse. Produktet er fremstilt av elektrolytisk kobber med en deklarert renhet ≥ 99,9 % og er glødet. Røret (barrel) er fortinnet og forsynt med inspeksjonshull (spy hole) for å kontrollere full innføring av lederen.
Bruks- og monteringsbeskrivelse
A14-L8 brukes som mekanisk og elektrisk avslutning på kobberledere ved krympegodkjent terminering. På bakgrunn av produsentens anvisninger monteres kabelen ved å:
- velge korrekt kabeltverrsnitt og egnet krympeverktøy og matriser,
- strippe/isolere lederen til anbefalt avstripningslengde,
- føre lederen inn i røret og utføre det angitte antallet krympinger, startende fra flensens side.
Produsenten advarer om at alle krympeoperasjoner kun må utføres når lederne er strømløse, samt at det er risiko for klemming under krymping.
Dokumentasjon
Ytterligere teknisk informasjon og installasjonsdetaljer finnes i produsentens datablad:
Spesifikasjoner
- Produsent: CEMBRE
- Artikkelnummer: 2241245
- Type: A14-L8 (A-L-serie), 90° bøyelig rørkabelsko
- Materiale: elektrolytisk kobber, ≥ 99,9 % renhet, glødet
- Rør (barrel): fortinnet (min. 3 μm)
- Ledningsområde: opp til 70 mm² (fleksibelt område 50–70 mm²)
- Skruegjenge / hull: M8, hullets diameter ØD = 8,4 mm
- Inspeksjonshull: ja (spy hole) for full innføring av leder
- Driftstemperaturområde: −50 °C til 150 °C
- Godkjenninger: UL-listet for USA og Canada (UL486A - 486B, Fil nr. E125401)
