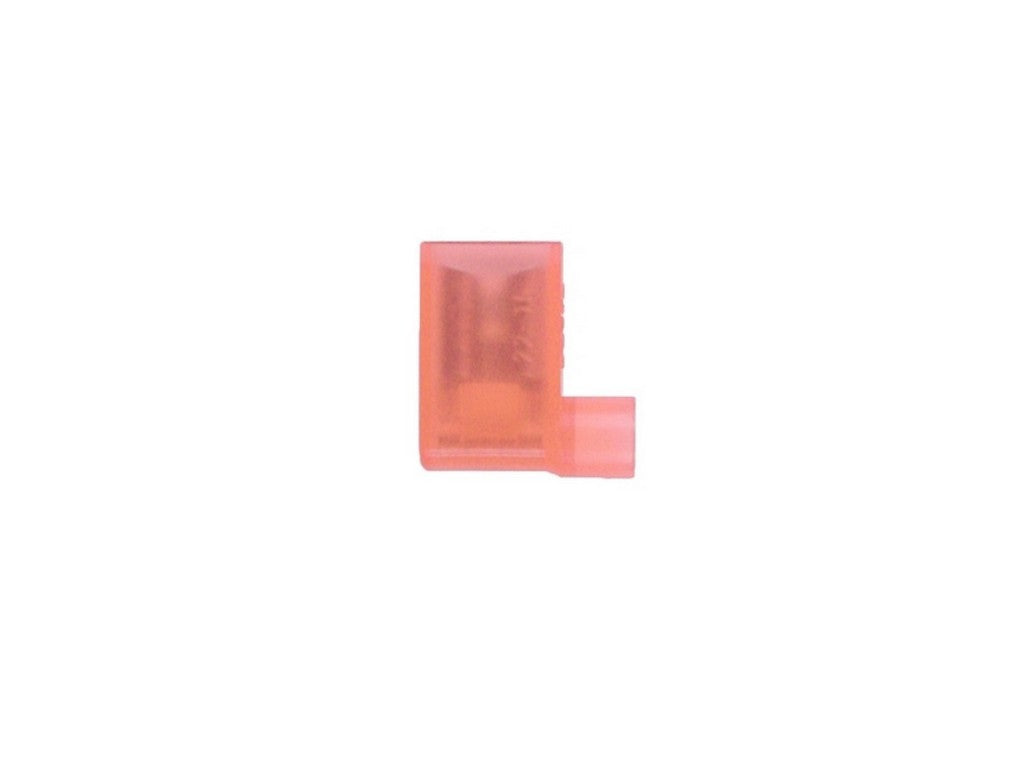

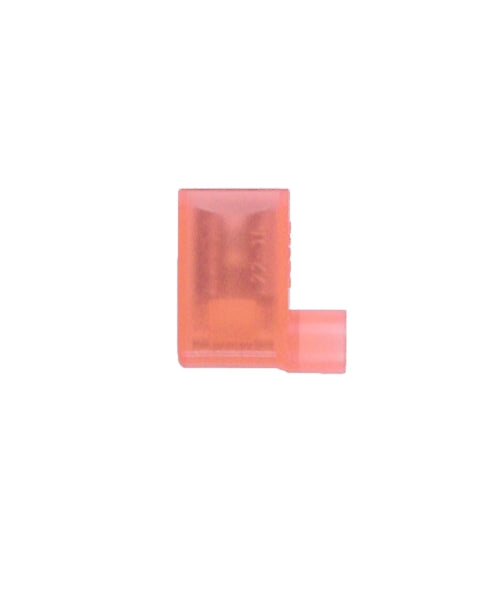

Winkel Flachsteckhülsen F613638 er en isoleret vinkeludgave af fladstik-hun (angled flat female disconnect) fra EISENACHER. Produktet er designet som en isoleret nylon-terminal til tilslutning på en fladstikblade med mål 6,3 × 0,8 mm og angives i producentens dokumentation som kort udgave med mål og materialeoplysninger.
Hvad produktet gør
Winkel Flachsteckhülsen F613638 giver en elektrisk forbindelse mellem leder og fladstikblade, med isolering udført i nylon (PA 66). Den korte vinkeludførelse og mål specificeret i databladet gør produktet identificerbart i applikationer hvor netop disse mekaniske mål og tab-størrelse kræves.
Materialer og temperatur
Kontaktmateriale: Ms (messing) med galvanisk tinbelægning (gal. Sn).
Isolationsmateriale: PA 66 (nylon).
Temperaturområde: −40 °C til +120 °C.
Brandklassificering: UL94 V2.
Tekniske mål
Passer tab-størrelse: 6,3 × 0,8 mm.
Førende ledertværsnit (angivet i dokumentation): 0,5–1,5 mm².
Mål for korte udgave (angivet i producent-pdf): l1 = 16 mm, l2 = 14,8 mm, d1 = 4,5 mm.
Dokumentation
For tekniske detaljer og mål i originalt format kan du hente producentens pdf:
