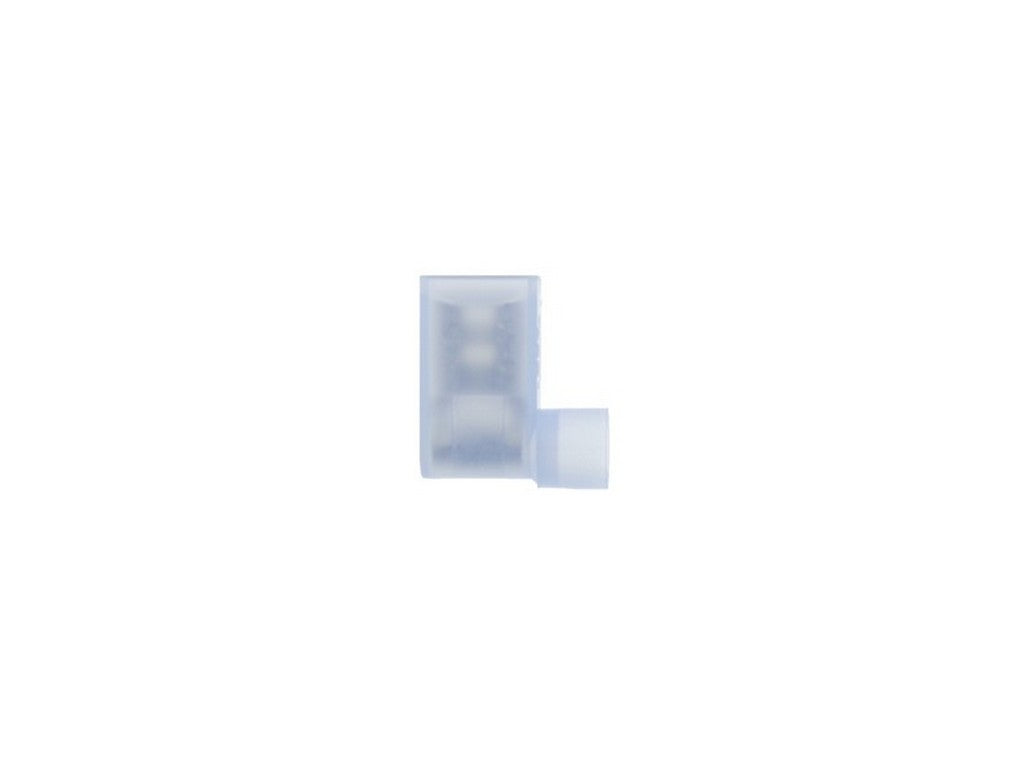

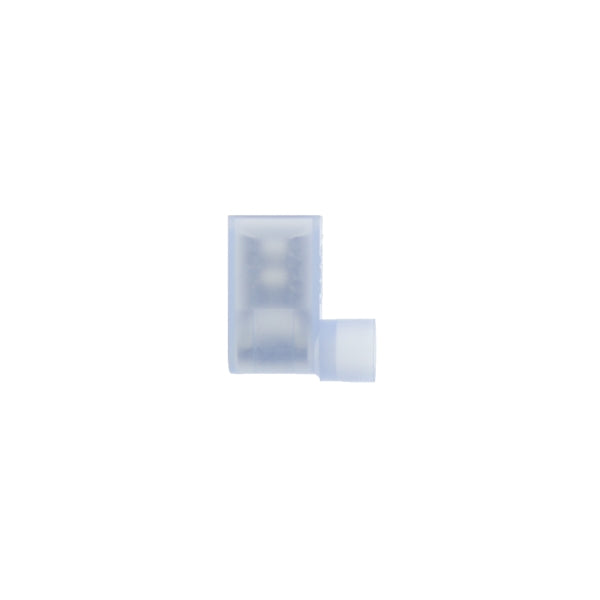

Vinklet isolert flatstift-hylse
Winkel Flachsteckhülsen 6,3x0,8 blau er en vinklet, isolert flatstift-hylse fra EISENACHER, designet for å pålitelig koble lederender med flatstift-størrelse 6,3×0,8 mm. Produktet er eksplisitt angitt for ledertverrsnitt 1,5–2,5 mm² og brukes der en vinkelmontert flatstift er nødvendig.
Funksjon og konstruksjon
Hylsen er utført med kontaktmateriale av Ms (messing) med galvanisk tinnbelegg og isolasjon i PA 66. De spesifiserte geometriske målene (l1, l2, d1) viser de fysiske proporsjonene for tilkoblingen og er oppgitt som l1 = 16,0 mm, l2 = 14,8 mm og d1 = 5,0 mm. Kontaktstørrelsen er angitt som 6,3×0,8 mm, noe som matcher standard flatstift-dimensjonsangivelse på produktbladet.
Teknisk referanse
- Kontaktstørrelse: 6,3×0,8 mm
- Lederområde: 1,5–2,5 mm²
- Materiale kontakt: Ms (messing) med galvanisk tinnbelegg
- Isolasjonsmateriale: PA 66
Produktet leveres i emballasjeenheter på 1.000 stk. og er registrert med EAN 4251364509418. Dokumentasjonen fra produsenten inneholder to PDF-filer navngitt F614638.pdf og F614638N.pdf; et av disse databladene er tilgjengelig her:
Dokumentasjon
Spesifikasjoner
- Produsent: EISENACHER
- Artikkelnummer: F614638
- Produktnavn: Winkel Flachsteckhülsen 6,3x0,8 blau
- Kontaktstørrelse: 6,3×0,8 mm
- Lederområde: 1,5–2,5 mm²
- l1: 16,0 mm
- l2: 14,8 mm
- d1: 5,0 mm
- Kontaktmateriale: Ms (messing) med galvanisk tinnbelegg
- Isolasjonsmateriale: PA 66
- Emballasjeenhet: 1.000 stk.
- EAN: 4251364509418
