Produktoversikt

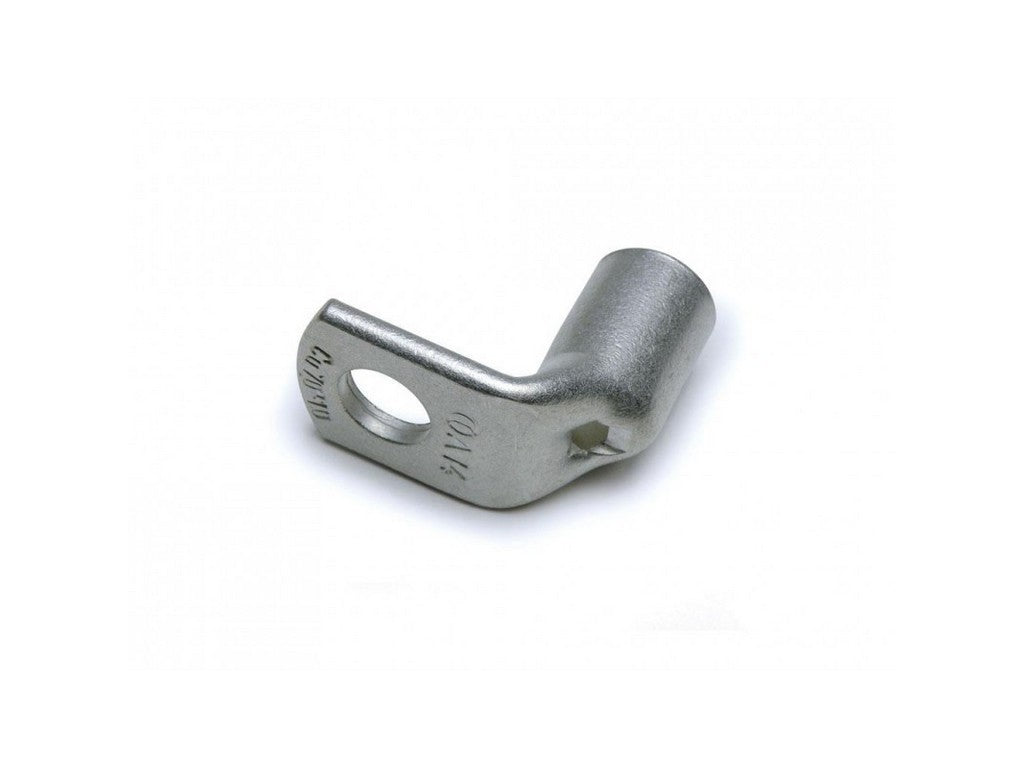

A10-L10 er en 90° bøyd ringkabelsko (ringterminal) fra CEMBREs A-L serie for kobberledere. Produktet er produsert av elektrolytisk kobber, elektrolytisk fortinnet, og er glødet. A10-L10 har inspeksjonshull ("spy hole") og er spesifisert for fleksible ledertverrsnitt 35–50 mm² samt lavloddet (klasse 2) 50 mm². Skruediameteren er M10 og hulldiameter (ØD) er 10,5 mm. En minimumsenhet i emballasjen er 50 stk.Materiale og sertifisering
- Materiale: elektrolytisk kobber (min. 99,9 % som angitt i produsentens dokumentasjon)
- Overflate: elektrolytisk fortinning (min. 3 µm angitt i databladet)
- Type tilkobling: krympeforbindelse for kobberledere
- Godkjenninger: UL-listet til UL486A - 486B (jf. produsentens dokumentasjon) og RoHS-kompatibel
Installasjon og monteringsanvisninger
Følgende fremgangsmåte er angitt i produsentens installasjonsveiledning og beskriver den typiske rekken av handlinger ved montering av A10-L10:- Velg korrekt kontakt for den anvendte kobberlederen i henhold til tabellen i databladet.
- Velg passende krympeverktøy og -matrise som angitt av produsenten.
- Avisoler kabelen til den lengden som databladets tabell anbefaler uten å skade enkelttråder.
- Sett lederen inn i kabelskoens rørdel.
- Anvend det anbefalte antallet krympinger, startende fra tungen (tongue) av kabelskoen.
Dokumentasjon
Spesifikasjoner
- Produktnavn: A10-L10
- Serie: Cembre A-L (90° bøyd ringkabelsko)
- Konduktorklasse: fleksible ledere 35–50 mm²; lavloddet (klasse 2) 50 mm²
- Skruediameter: M10
- Hullengde/ØD: 10,5 mm
- Materiale: elektrolytisk kobber (min. 99,9 %)
- Fortinning: elektrolytisk, min. 3 µm
- Emballasje minimumsenhet: 50 stk.
- Godkjenninger: UL-listet til UL486A - 486B; RoHS-kompatibel
Innholdet er generert ved hjelp av AI – vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
