Produktoversikt

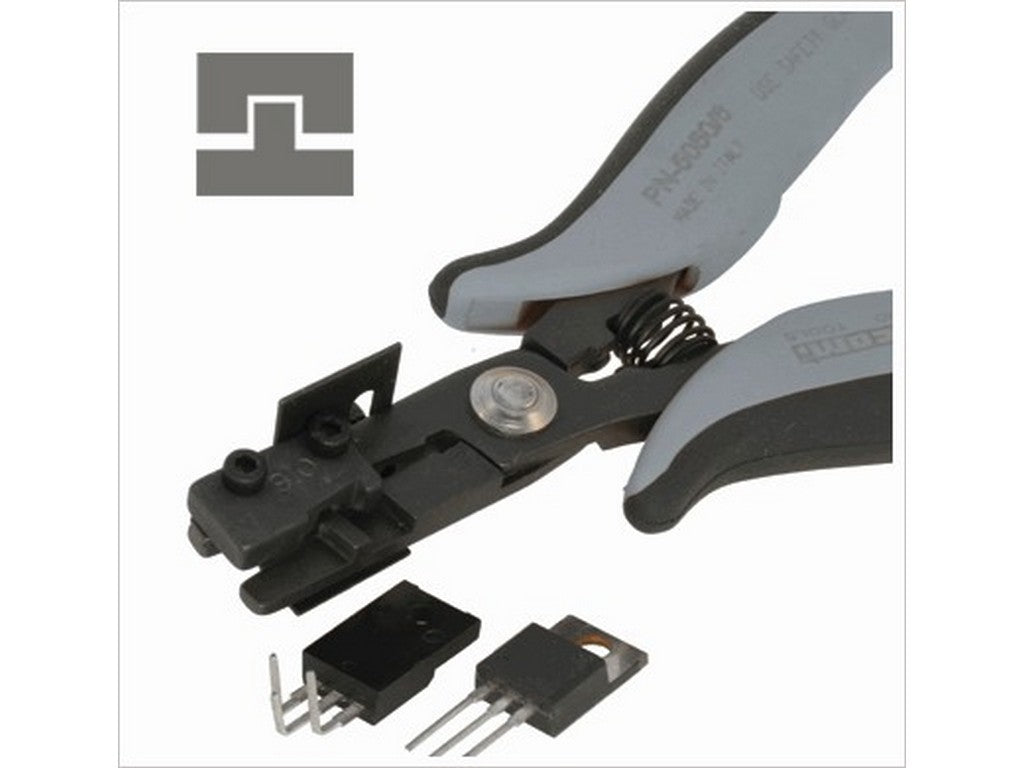

PN 5050/6D fra PIERGIACOM er en spesialisert 90° formet tang for TO220-komponenter, konstruert for å bøye komponentben i ett trinn, slik at det midterste benet er 2,54 mm lengre enn sidebenene. Verktøyet leveres med ESD-sikrede grep (Grip model St) og er designet for presis gjentatt bøying av TO220-ledere.Funksjon og oppbygning
- Verktøyet bøyer TO220-ben 90° i ett trinn, med sentral lengdeforskjell på 2,54 mm.
- Ståltykkelse på 5 mm og total lengde 155 mm (PN 5050/6D).
- Formkraft spesifisert til 3 kg ved maksimal brukt kobbertråddiameter på 0,6 mm (22 AWG).
- Formlengden kan justeres med en innstillbar stopp (minimum 3 mm) for presis posisjonering før bøying.
Typiske anvendelser
PN 5050/6D brukes til å forme benene på TO220-komponenter, når det er påkrevd å skape en 90° vinkel og samtidig etterlate det midterste benet 2,54 mm lengre enn sidebenene. Beskrivelsen på produsentens side angir eksplisitt denne anvendelsen og den ett-trinns bøyingen.Bruksbemerkninger
- Brukes med komponentledere opp til 0,6 mm (22 AWG) i diameter, i samsvar med produsentens angivelse.
- ESD-sikrede håndtak (Grip model St) indikerer håndtering med statisk avledning i tanken ved berøring — informasjon levert av produsenten.
- Innstillingsstopp gjør det mulig å justere formens lengde; minimumsinnstilling er 3 mm som angitt av produsenten.
Spesifikasjoner
- Produsent: PIERGIACOM
- Produktnavn / varenummer: PN 5050/6D
- Funksjon: 90° bøying av TO220-ben i ett trinn; sentralt ben 2,54 mm lengre enn sideben
- Ståltykkelse: 5 mm
- Total lengde: 155 mm
- Maks. kobbertråddiameter: 0,6 mm (22 AWG)
- Formkraft: 3 kg
- Innstillingsstopp: ja (min. 3 mm)
- Håndtak: ESD-sikrede, Grip model St
