SPS-ELECTR ST 6600B

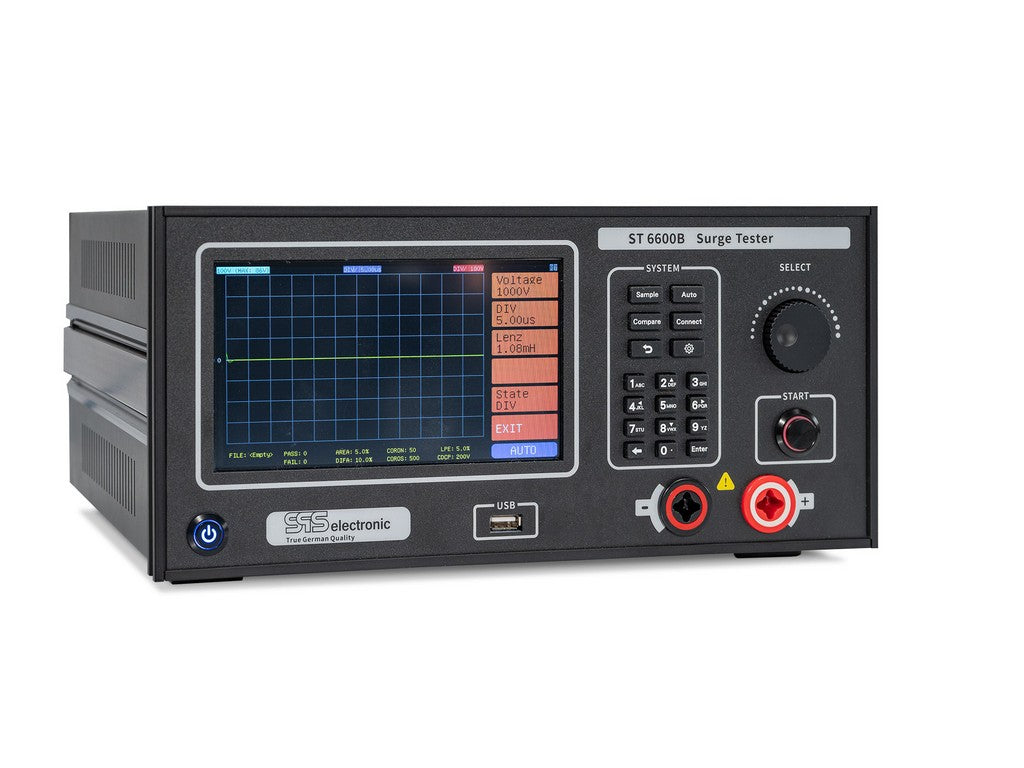

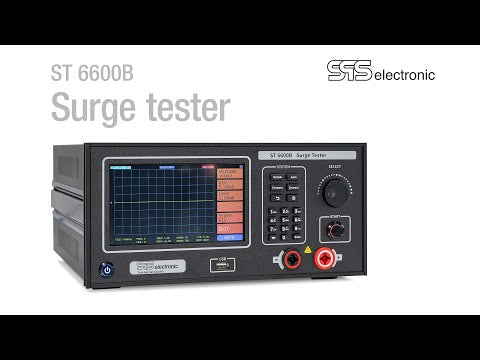

SPS-ELECTR ST 6600B er en bordmodell for overspenningstesting og måling av delutladning. I praksis brukes den til å teste spoler og andre induktive elementer for feil som kortslutninger og isolasjonsproblemer, før de viser seg som faktiske driftsfeil.
Testområdet går fra 200 VDC til 6.000 VDC, og den maksimale påvirkningsenergien er 0,25 J. Derfor er den beregnet for DUT-er med en induktans på mer enn cirka 10 µH. Dette gjør den relevant når man skal kontrollere viklinger og andre komponenter, hvor små feil ellers kan være vanskelige å se med vanlige målinger.
Betjeningen foregår via en 7" TFT-berøringsskjerm, slik at oppsett og avlesning er enkel i hverdagen. Instrumentet har TCP-IP, USB og RS-232, slik at det kan inngå i både manuell test og mer automatiserte testmiljøer. Det er intern lagring av 20 masterkurver, og via USB kan flere lagres.
Ved evalueringen arbeider ST 6600B med blant annet arealsammenligning, feilarealsammenligning, korona-kvantitetsammenligning og koronanummer. Det betyr at målingen ikke bare gir en spenning, men også en vurdering av om testobjektet oppfører seg som forventet. Resultatet vises som GOOD/FAIL.
Spesifikasjoner
- Produsent: SPS-ELECTR
- MPN: ST 6600B
- Type: desktop/tabletop surge tester
- Funksjon: surge voltage tests og partial discharge measurements
- Testområde: 200 VDC til 6.000 VDC
- Maksimal impact energy: 0,25 J
- Minimum induktans for DUT: ca. 10 µH
- Display: 7" TFT touchscreen
- Interfaces: TCP-IP, USB og RS-232
- Sampling rate: 200 MHz
- Oppløsning: 12-bit
- Sampling memory depth: 600 x 12-bit
- Intern lagring: 20 masterkurver
Innholdet er generert ved hjelp av AI - vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
