STAUBLI 05.0204

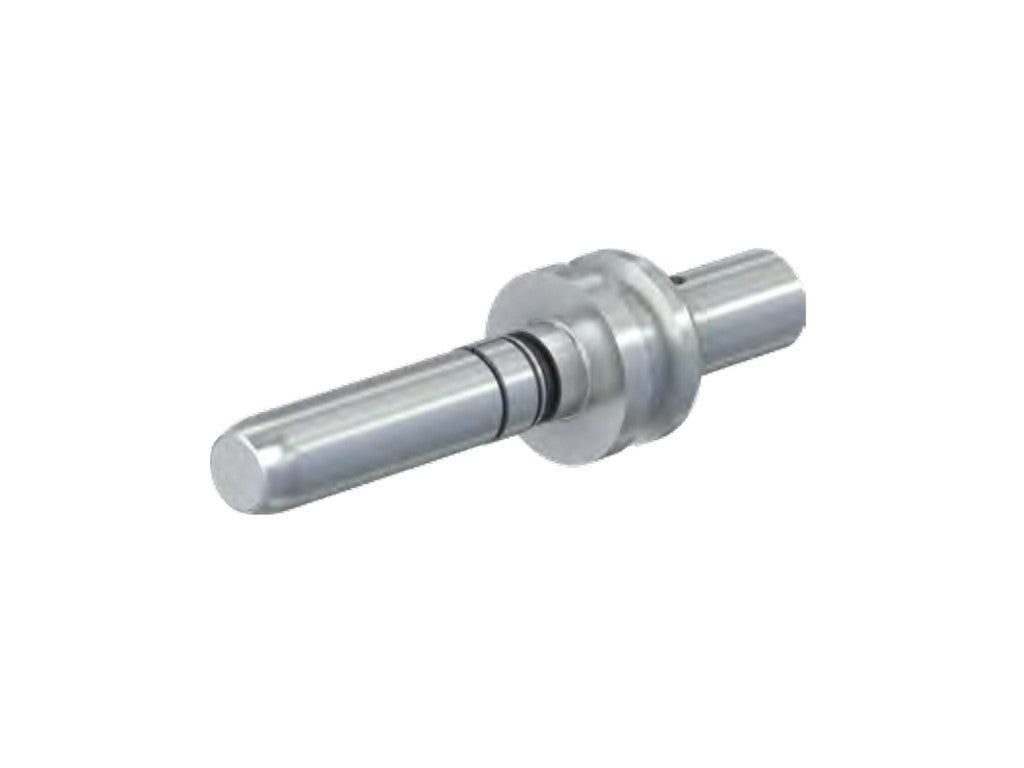

Stäubli 05.0204 er en enpolet, uisolert rundplugg med snaplås og krympetilkobling. Den tilhører Stäubli-katalogen for Round Connectors og brukes når man skal lage en enkel og robust strømforbindelse med høy strømføring.
Det er i praksis en plugg for kraftige ledninger, hvor forbindelsen avsluttes med krymp. Her er den beregnet for kobberkabel med et tverrsnitt på 35 mm² og en merkestrøm på 150 A ved 80 °C. Stäubli anbefaler sekskantkrymping for fleksible kobberkabler i klasse 5 og 6, slik at ledningen blir fastholdt korrekt i tilkoblingen.
Snaplåsen gjør at forbindelsen låser mekanisk når den kobles sammen. Det er en fordel i oppsett hvor pluggen ikke bare skal sitte løst, men holdes sikkert under drift. Som uisolert rundplugg inngår den typisk i tekniske installasjoner hvor man arbeider med beskyttet montasje og passende avskjerming rundt forbindelsen.
Det finnes matchende motparter og tilbehør i samme katalog, slik at den kan inngå i en samlet løsning fremfor som en enkelt løs komponent. Se datablad fra produsenten
Typiske anvendelser
- Effektforbindelser i industri og tavleanlegg
- Strømfordeling og busbar-forbindelser
- Testbenker og andre tekniske installasjoner med høy strøm
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 05.0204
- Type: SP10AR-N/35
- Enpolet, uisolert rundplugg
- Snaplås
- Krympetilkobling
- Kobberkabeltverrsnitt: 35 mm²
- Merkestrøm: 150 A (80 °C)
- Ytre mål: ØA 20,5 mm, ØB 10 mm, C 42,5 mm, D 78,5 mm
- Vekt: 0,073 kg
Innholdet er generert ved hjelp av AI - vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
