STAUBLI 15.0659-21

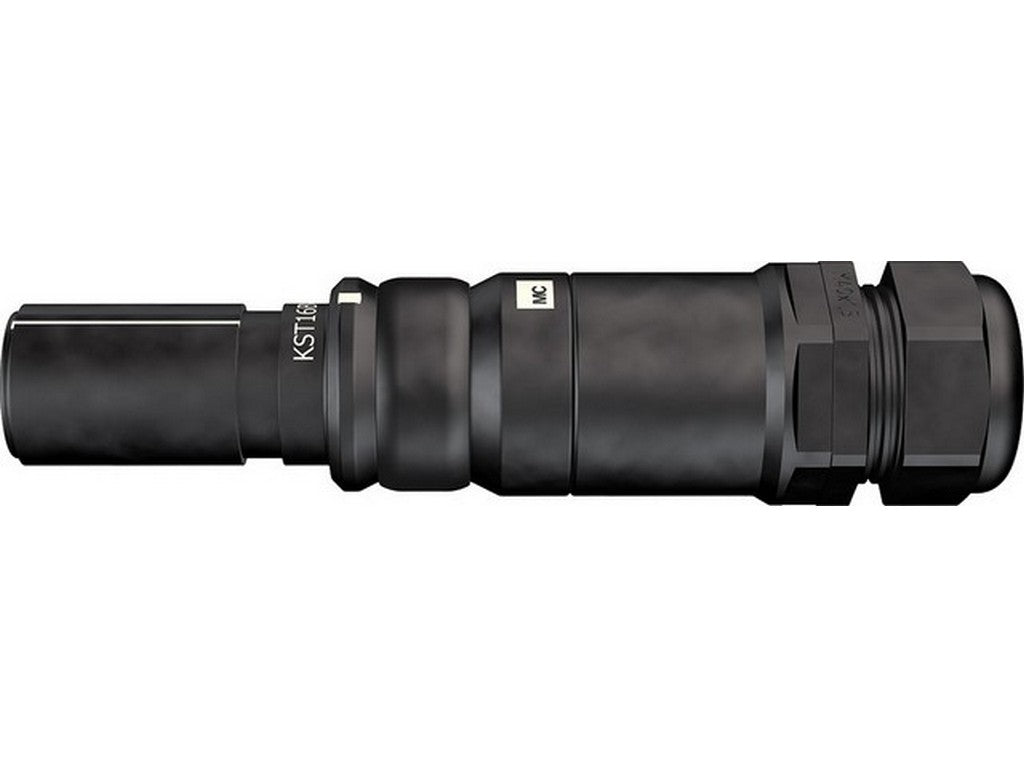

STAUBLI 15.0659-21 er en plugg i 16BV-serien, nærmere bestemt plugg-utgaven KST16BV-AX/M40/50-70. Den er en del av Stäublis runde 16BV-pluggfamilie og er laget for en profesjonell kabeltilkobling, der man har behov for en sikker og mekanisk stabil forbindelse.
Pluggen har bajonettlås, slik at sammenkoblingen låses raskt og sikkert med en dreiebevegelse. Samtidig er den utført med AxiClamp-forbindelse, som er angitt for fleksible kabler i klasse 51 og klasse 61. Dette gjør den relevant når det arbeides med større ledertverrsnitt og kabler som skal kobles ordentlig til uten unødig bry.
Anledningen der den passer inn, er typisk i tekniske installasjoner og utstyr, hvor kabeldimensjonen er kjent på forhånd. Her er det vesentlig at plugg og kabel passer sammen, både elektrisk og mekanisk. For denne utgaven er ledertverrsnittet angitt til 50–70 mm², og kabelgjennomføringen er spesifisert til en utvendig diameter på 15–28 mm.
De dokumenterte målene for pluggen er cirka 209 mm i lengden og 51,5 mm i diameter. Ønsker man flere tekniske detaljer som merkespenning og derating-diagrammer for 16BV-serien, henviser Stäubli til deres produktkatalog.
Typiske bruksområder
Plugger i denne størrelsen brukes når det er behov for en robust forbindelse til kraftigere fleksible kabler i den runde 16BV-familien.
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 15.0659-21
- Stäubli order number: 15.0659-*
- Produktbetegnelse: KST16BV-AX/M40/50-70
- Serie: 16BV round connector family
- Låsing: Bajonettlås
- Tilkobling: AxiClamp
- For fleksible kabler: Klasse 51 og klasse 61
- Ledertverrsnitt: 50–70 mm²
- AWG: 1/0–2/0
- Kabelgjennomføring Ø-range: 15–28 mm
- Dokumentert lengde: A = ca. 209 mm
- Dokumentert diameter: B = ca. 51,5 mm
- Produsentens katalog: PL-16BV-11013990
