STAUBLI 14.0048C2

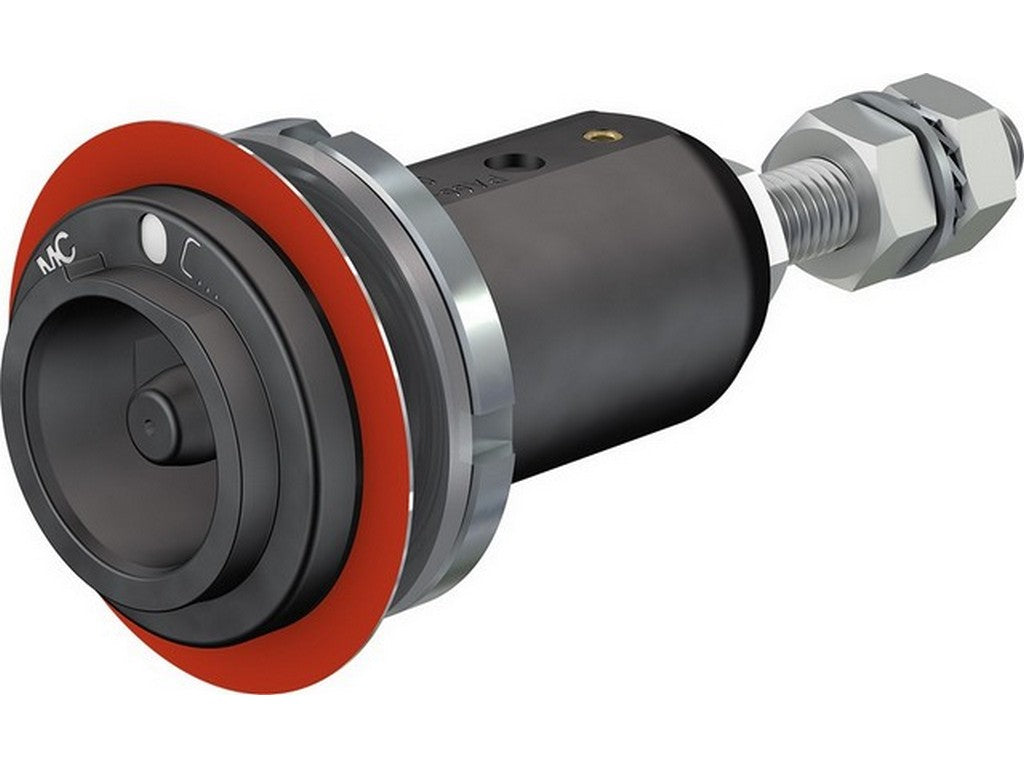

STAUBLI 14.0048C2 er en panelmontert kontakt i Stäublis IS Powerline-serie. Den tilhører 10BV-familien av enfasede, isolerte runde kontakter med en nominell diameter på 10 mm. I praksis brukes den når det skal lages en sikker og robust tilkobling i et panel eller en fast installasjon, der det stilles krav til høy strøm og høy spenning.
Det er en del av den typen forbindelse man velger i profesjonelt utstyr, der tilkobling og frakobling skal være enkel, men fortsatt mekanisk sikker. Her er bajonettlåsen sentral: kontakten kobles sammen ved å sette den inn og vri, slik at forbindelsen låses. Det gjør håndteringen rask og tydelig, og samtidig reduseres risikoen for at forbindelsen løsner ved et uhell.
For 10BV-serien er de relevante elektriske data en merkestrøm på 250 A og en merkespenning på 1000 V AC / 1500 V DC. Tilkoblingen skjer via gjengestuss M10 og kabelsko, og det anbefalte tiltrekkingsmomentet er 10 N·m. Serien er også bygget for gjentatt bruk med opptil 5000 sammenkoblinger.
Man velger typisk denne typen når forbindelsen skal inngå i et anlegg hvor plass, driftssikkerhet og korrekt låsing betyr noe. Det er derfor en løsning som passer godt til panelbygging og andre faste montageoppgaver i strømførende utstyr.
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 14.0048C2
- Produktnavn: ID/S10BV-C2 panel receptacle plug
- Serie: Stäubli 10BV, isolert rundkontakt, Ø 10 mm
- Montering: panelmontering
- Merkestrøm: 250 A (IEC)
- Merkespenning: 1000 V AC / 1500 V DC
- Tilkobling: M10 stud/kabelsko
- Anbefalt tiltrekkingsmoment: 10 N·m
- Låsetype: bajonettlås
- Antall sammenkoblinger: opptil 5000
- Dokumentasjon: 10–21 mm insulated round connectors catalog, assembly instructions MA046
Innholdet er generert ved hjelp av AI – vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
