STAUBLI 04.0428

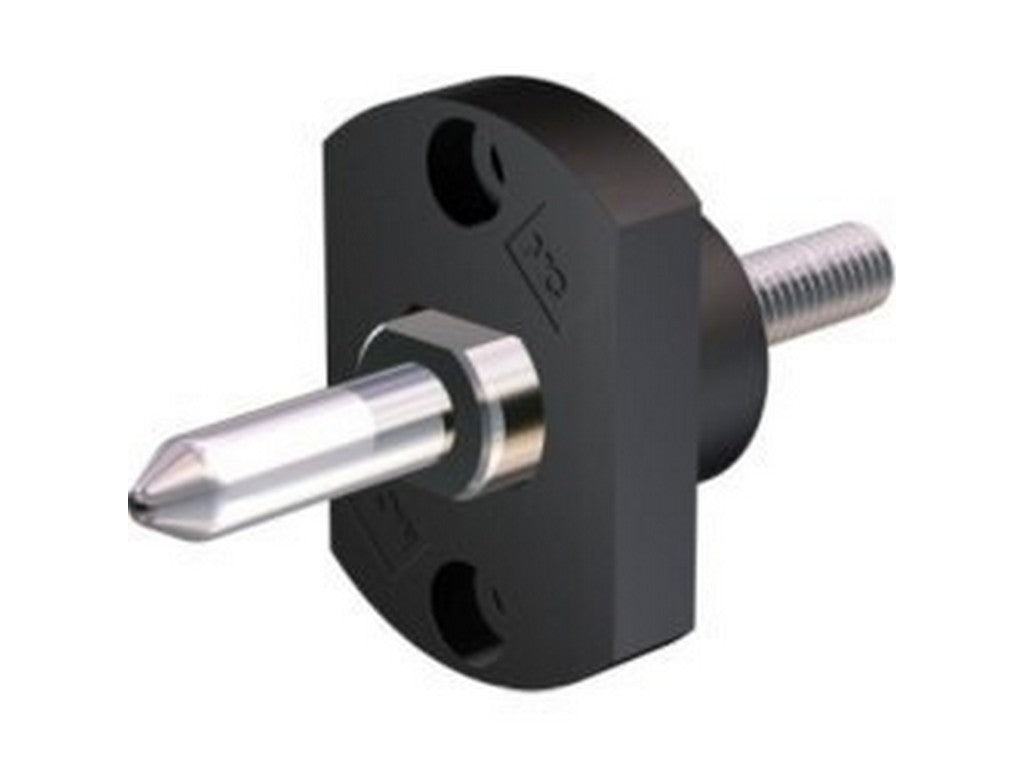

STAUBLI 04.0428 er en slide-in plug, type EBS10-V0, til Stäublis plug-in-systemer. Den brukes som en 1-polet forbindelsesdel, når det skal overføres høy strøm sikkert og med en fast, mekanisk forbindelse. Her er det spesielt den kraftige M10-tilkoblingen og den nominelle pin-/socket-diameteren på 10 mm, som forteller at det er en komponent for mer krevende kraftoverføring.
Forbindelsen er laget for ledertverrsnitt på 50 mm², og den er angitt til 200 A ved 500 V. Dette gjør den relevant i installasjoner hvor det er behov for en robust pluggbar løsning, og hvor man samtidig vil kunne montere og demontere forbindelsen uten å måtte arbeide med en tradisjonell skruetilkobling hver gang. I praksis er det en løsning som passer der man ønsker raskere montering og en mer oversiktlig service.
De elektriske verdiene viser også at det er snakk om en komponent med klare krav til korrekt tiltrekking og oppbygging. Maksimalt tiltrekkingsmoment er 10 Nm. Testspenningen er 3,3 kV ved 50 Hz i 1 minutt, og overslagsspenningen er > 4 kV. Kortslutningsmotstanden er angitt til 5,5 kA i 1 sekund og 3 kA i 3 sekunder. I katalogen er det også vist mål som A = 85 mm, B = 10 mm og C = 9 mm.
