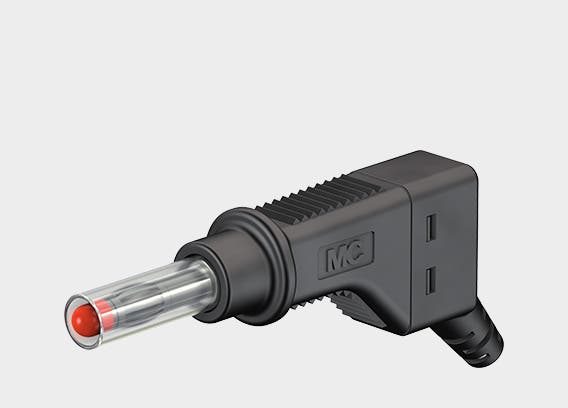

Dette stabelbare Ø 4 mm stik, type XZGL-425 fra STAUBLI, er beregnet til selvmontering af testledninger. Stikket har en fjederbelastet MULTILAM-kontakt og en tilbagetrækkelig kappe, der forhindrer utilsigtet berøring. Elektrisk forbindelse udføres med skrueforbindelse.
Funktionelle egenskaber
Stabelbar Ø 4 mm plug med fjederbelastet MULTILAM-kontakt.
Tilbagetrækkelig isoleringskappe for øget personsikkerhed ved håndtering.
Skrueforbindelse til ledermontering ved selvmontage.
Dokumentation
For detaljerede tekniske data og producentoplysninger henvises til producentens datablad:
Selvmontering af testledninger (angivet som beregnet anvendelse i producentteksten).
Som testtilbehør i overensstemmelse med IEC EN 61010-031, eksempelvis til forbindelse til testinstrumenter op til 600 V, CAT II.
Teknisk beskrivelse
Produktet leverer mekanisk og elektrisk funktionalitet for testledninger hvor stabelbar Ø 4 mm stikkontakt kræves. Materialevalg og overfladebehandling af kontakten er angivet af producenten og specificeret i databladet.
Specifikationer
Type: XZGL-425 (Stäubli, varenummer 66.9328-*)
Diameter plug-system: 4 mm
Mærkeværdier: 600 V, CAT II, 32 A
Elektrisk kontakt - overflade: Ni (nikkelbelagt)
Elektrisk kontakt - basismateriale: CuZn
Yderdiameter: op til 3,9 mm (afhængig af isolering)
