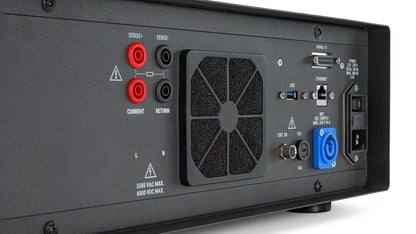

SPS HIPOT Sikkerheds Analyser AC 100V- 5,5kV/0-20mA/DC 100-6kV/0-20mA med 4mm bøsninger

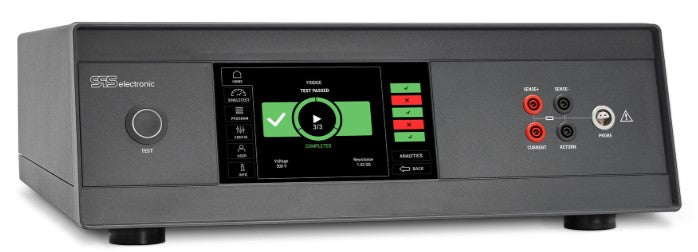

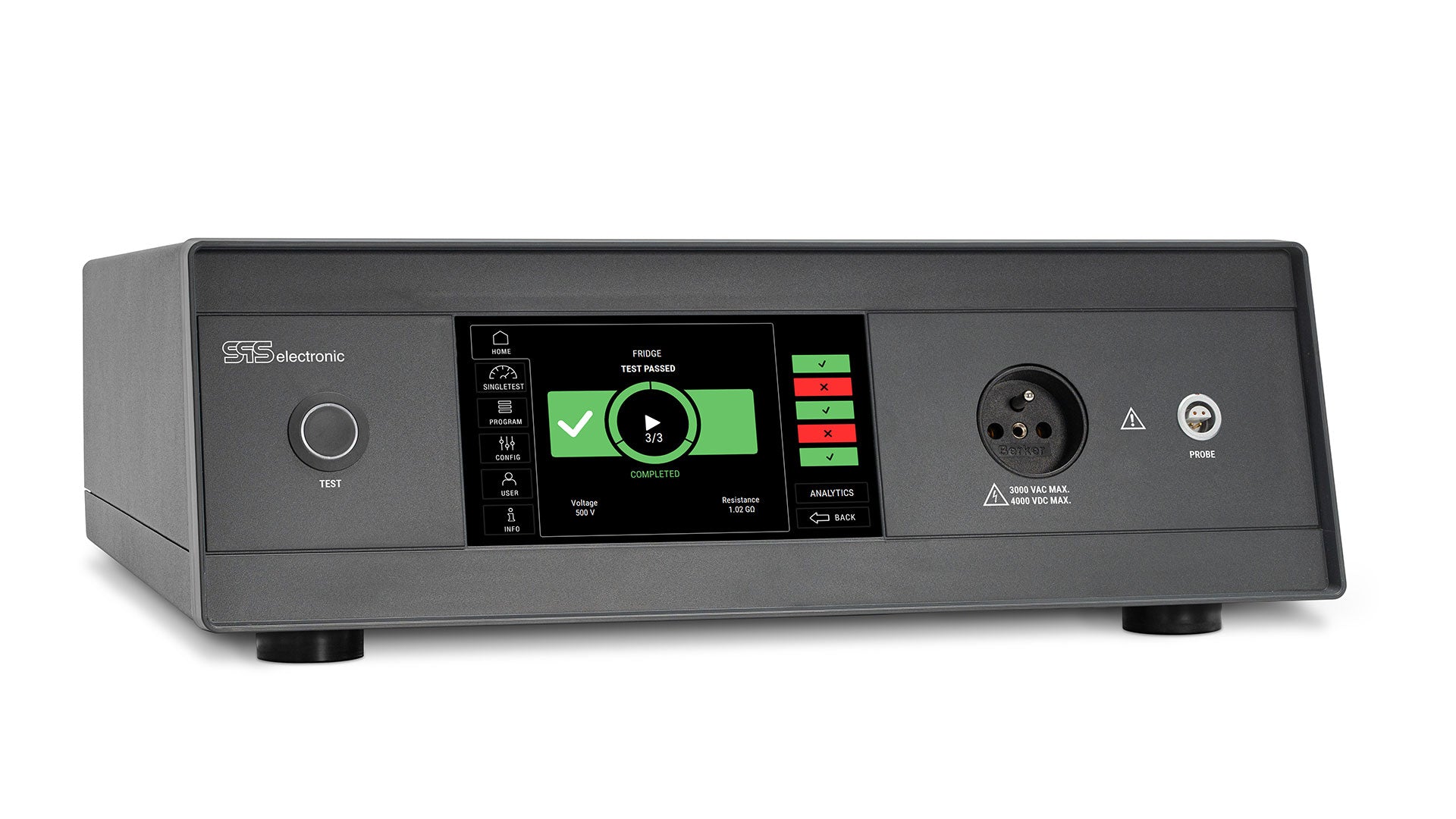

Desktop Hipot safety analyser — S 6700H

Denne desktop Hipot safety analyser S 6700H fra SPS-ELECTR er designet til udførelse af elektriske sikkerhedstest. Enheden understøtter AC- og DC-højspændingstest, isolationsmålinger, ground bond-test samt modstands- og kontinuitetstest. S 6700H har en 7" TFT touch-skærm og tilbyder Ethernet- og USB-grænseflader til kommunikation og fjernbetjening.

Primære funktioner

• AC højspændingstest: 100 V – 5.500 V, op til 20 mA.
• DC højspændingstest: 100 V – 6.000 V, op til 20 mA.
• Isolationsmåling: 100 V – 6.000 V, måleområde 100 kΩ – 50 GΩ.
• Ground bond-test: 1 A – 32 A, måleområde 1 mΩ – 6 Ω.
• Modstandsmåling: 1 Ω – 1 MΩ; kontinuitet: <14 Ω (angivet måleområde).
• Funktionsmåling: AC/DC spænding og strøm med målinger af aktiv/reactive/apparent effekt op til 4.000 W/var/VA.
• Betjening via 7" TFT touch-display; Ethernet og USB tilslutning til PC.

For yderligere detaljer og komplet teknisk information se producentens datasheet:

Se datablad fra producenten

Typiske anvendelser

• Udførelse af AC højspændingstest (100 V–5.500 V) og DC højspændingstest (100 V–6.000 V) for sikkerhedsvurdering.
• Isolationsmålinger med måleområde op til 50 GΩ ved testspændinger op til 6.000 V.
• Ground bond-test med teststrømme fra 1 A til 32 A og målinger i området 1 mΩ–6 Ω.
• Modstands- og kontinuitetstest inden for de specificerede måleområder samt funktionsmålinger af AC/DC spænding, strøm og effekt (op til 4.000 W/var/VA).

Specifikationer

• Produkt: S 6700H (Hipot Safety Analyser) — SPS-ELECTR.
• AC højspændingstest: 100 V – 5.500 V, 0 mA – 20 mA.
• DC højspændingstest: 100 V – 6.000 V, 0 mA – 20 mA, residual ripple <3% (angivet for enheden i datasheet).
• Isolationsmåling: 100 V – 6.000 V; måleområde 100 kΩ – 50 GΩ; residual ripple <3%.
• Ground bond-test: 1 A – 32 A; måleområde 1 mΩ – 6 Ω; åbent kredsløbs-spænding 6 V (angivet i datasheet).
• Modstandsmåling: 1 Ω – 1 MΩ.
• Kontinuitet: <14 Ω (angivet måleområde).
• Funktionsmåling: strøm AC/DC 16 A / 10 A; spænding AC/DC 250 V / 200 V; effekt 0–4.000 W / 0–4.000 var / 0–4.000 VA; cos φ -1 til +1.
• Digitale I/O: 24 VDC input/output (4 ind/4 ud).

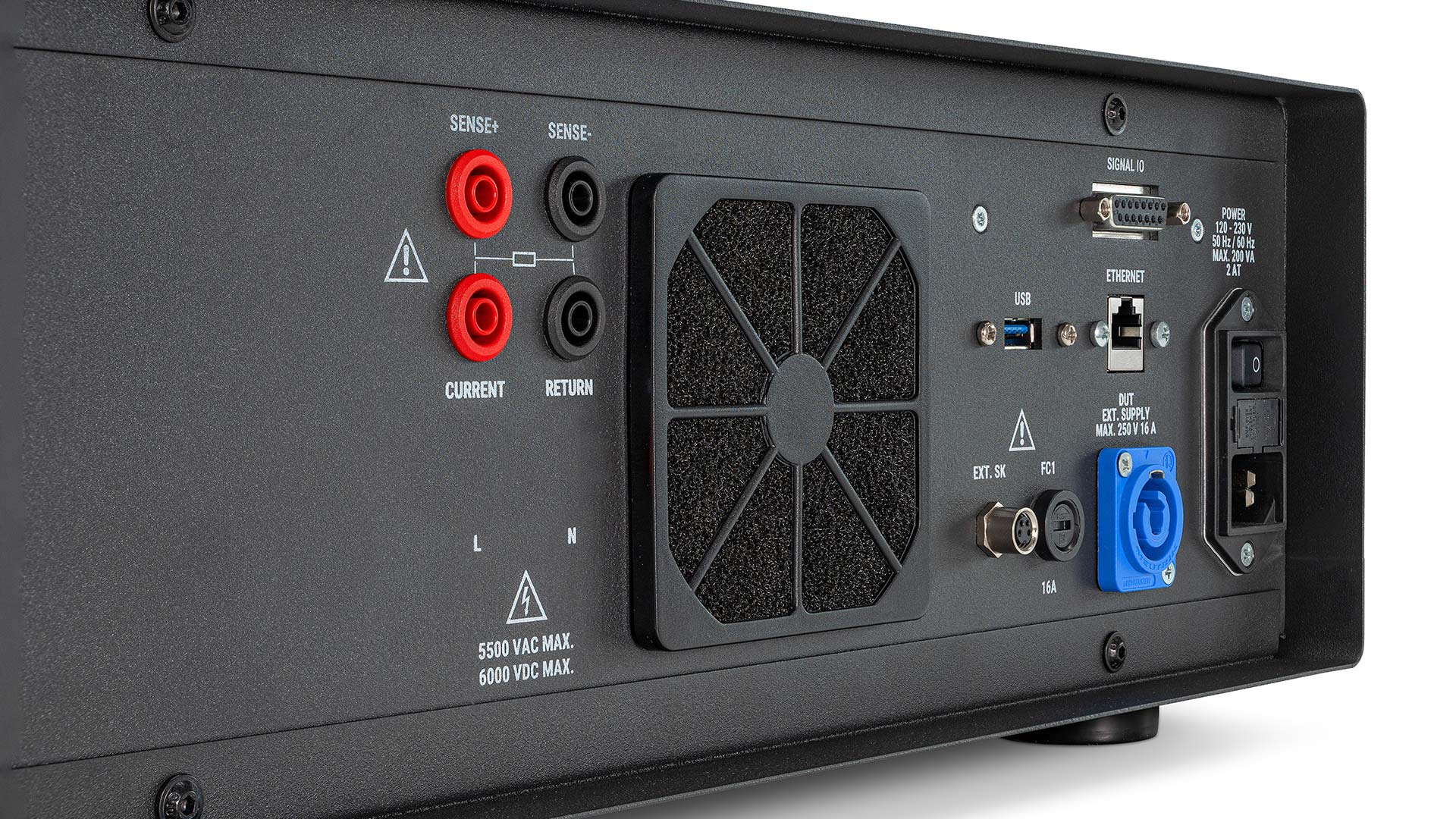

• Interfacer: Ethernet / LAN, USB.
• Mains supply: 90 V – 250 V, 50/60 Hz.

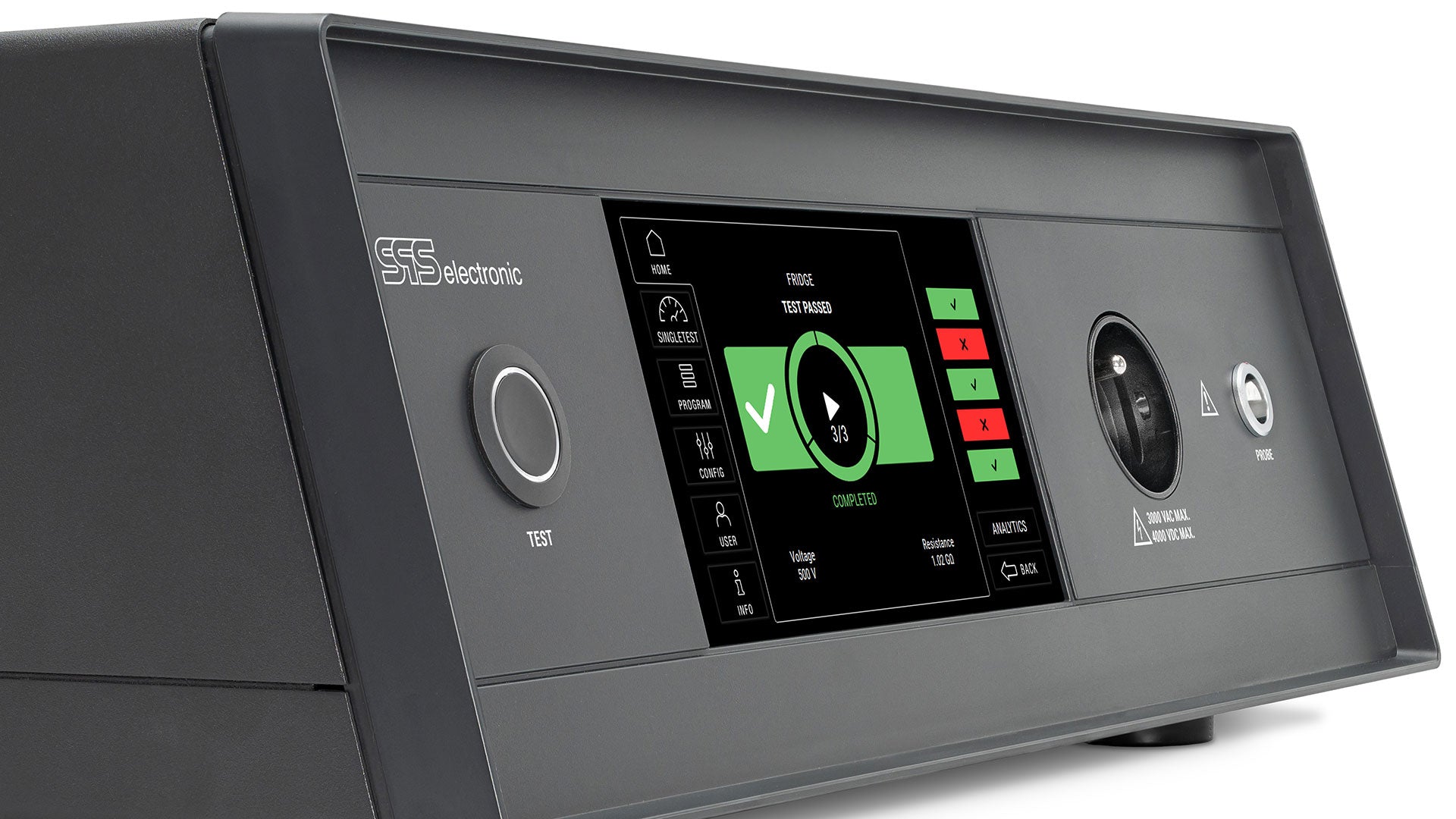

• Betjening: 7" TFT farvedisplay med touch.
• Dimensioner og vægt (angivet i producentens datasheet): H 148 mm × B 510 mm × D 420 mm; ca. 20 kg.

Kilde: SPS electronic datasheet for S 6700H.

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
