Hipot safety analyser — LG 1805B

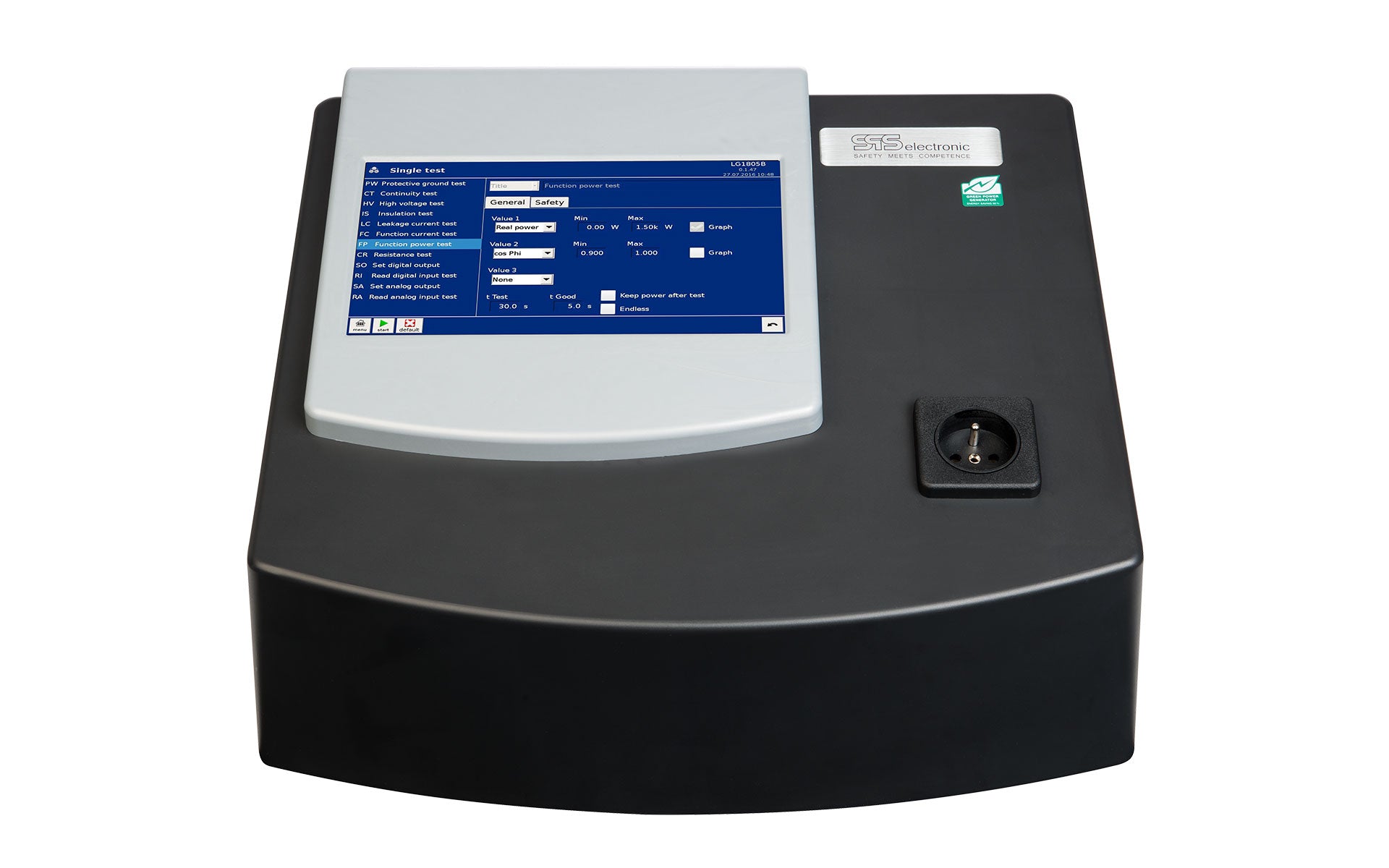

LG 1805B er en ergonomisk bordmodell (hipot safety analyser) fra SPS-ELECTR, designet for kombinerte AC- og DC høyspenningstester samt supplerende sikkerhetstester. Enheten integrerer high-voltage test (AC/DC), ground bond, isolasjonsmåling, ekvivalente lekkasjestrømmålinger, funksjons- samt kontinuitetstest i én enhet. Betjeningen foregår via en standard 10,1" trykkfølsom fargeskjerm.
Dokumentasjon
Detaljerte tekniske data og komplett funksjonsbeskrivelse finnes i produsentens datablad: Se datablad fra produsenten
Teknisk oversikt
- AC høyspenningstest: 100–5.500 V, strømområde 0–3 mA, kortslutningsstrøm < 3 mA.
- DC høyspenningstest: 100–6.000 V, strømområde 0–10 mA, kortslutningsstrøm < 12 mA, residual ripple < 3 %.
- Isolasjonsmåling DC: 100–6.000 V, måleområde 250 kΩ–6 GΩ.
- ARC-deteksjon: valgfri, 0–100 %.
- Integrerte testfunksjoner: ground bond (1–30 A), ekvivalent lekkasjestrøm (0–10 mA ved 50–270 V), kontinuitet (0–600 mA) og funksjonsmålinger inkludert strøm, spenning og effektparametere.

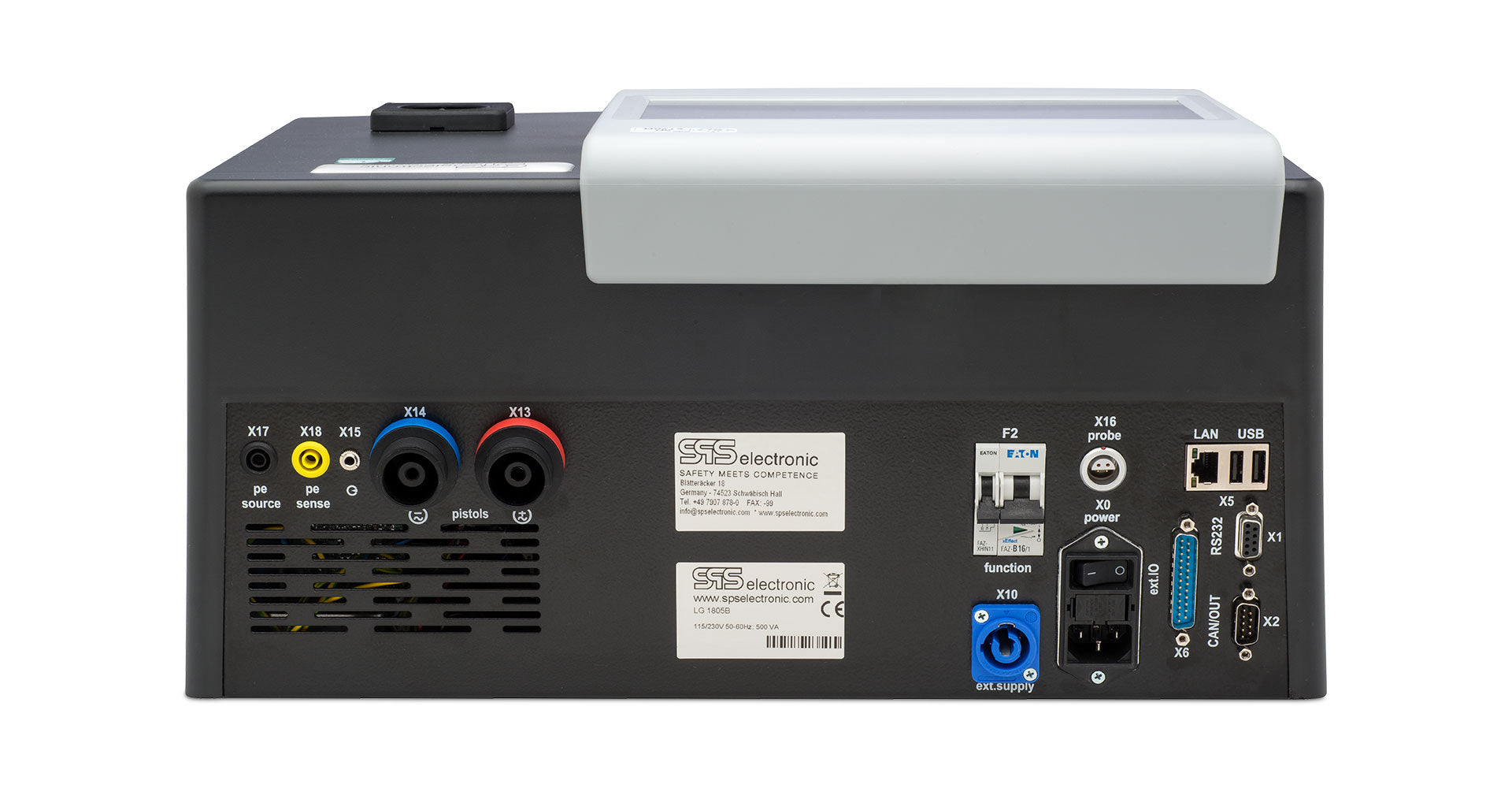

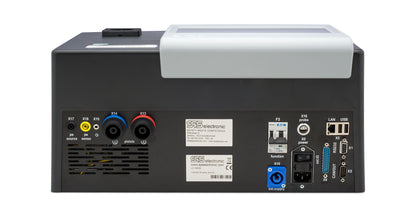

- Grensesnitt: 2×USB, RS232, Ethernet/LAN, CAN samt digitale og analoge I/O (8 inn / 8 ut; 2 inn / 1 ut).
- Operasjon: 10,1" TFT touchfargeskjerm; valg av pluggkonfigurasjoner Type A, B, E, G, I, J, L.
Typiske anvendelser
LG 1805B brukes til sikkerhetstester og elektriske målinger, spesifikt for:
- AC- og DC høyspenningstester (hipot) for vurdering av isolasjon.
- Ground bond-test for kontroll av jordforbindelsers motstand ved 1–30 A.
- Måling av isolasjonsmotstand i området 250 kΩ–6 GΩ.
- Bestemmelse av ekvivalent lekkasjestrøm og kontinuitetstest.
Spesifikasjoner
- Produktnavn: LG 1805B
- Produsent: SPS-ELECTR
- AC høyspenningstest: 100–5.500 V, 0–3 mA, kortslutningsstrøm < 3 mA
- DC høyspenningstest: 100–6.000 V, 0–10 mA, kortslutningsstrøm < 12 mA, residual ripple < 3 %
- Isolasjonsmåling DC: 100–6.000 V, 250 kΩ–6 GΩ
- ARC-deteksjon (valgfri): 0–100 %
- Ground bond: 1–30 A; måleområde 0 Ω–10 Ω
- Ekvivalent lekkasjestrøm: 0–10 mA ved 50–270 V
- Kontinuitet: 0–600 mA
- Funksjonstest: strøm 0–16 A, spenning 0–300 V, effekt opp til 4.000 W (angitte målevariabler: strøm, spenning, aktiv/reaktiv/tilsynelatende effekt, cos φ)
- Grensesnitt: 2×USB, RS232, Ethernet/LAN, CAN; digitale/analoge I/O til ekstern styring
- Skjerm: 10,1" touch fargeskjerm
- Dimensjoner (HxBxD): 233 mm × 447 mm × 396 mm
- Vekt: ca. 15 kg
