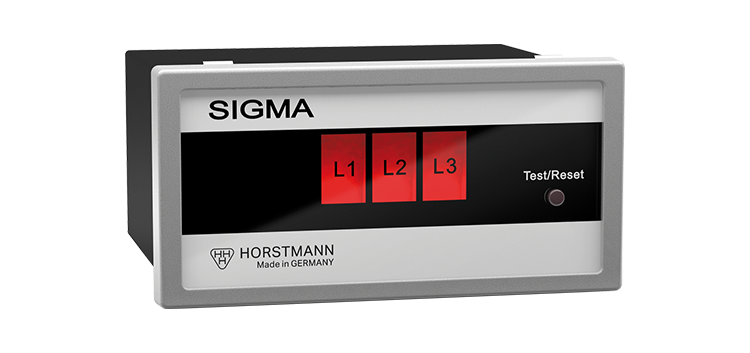

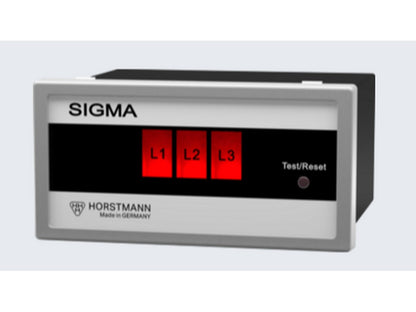

Sigma 2.0 plug-in-hus 200-2000A AC/DC

Produktoversigt

Denne fase-selektive kortslutningsindikator Sigma 2.0 fra HORSTMANN registrerer, viser og sender fjernsignal ved kortslutningsstrømme i middelspændingsnet. Sigma 2.0 måler strøm via tre enkeltfasede strømsensorer og tilbyder valgfrie faste udløsningsværdier eller selvjustering i forhold til driftsstrømmen.

Funktioner

• Fase-selektiv kortslutningsvisning med tre separate LED-indikatorer (L1, L2, L3).
• Valg af udløsningskriterium: faste responsværdier eller selvjustering baseret på driftsstrøm (IB).
• AC/DC-variant med ekstern hjælpespænding og kondensator-backup til LED-drift i op til 8 timer ved bortfald af hjælpespænding.
• Indstilling via DIP-switch bag frontpanelet og test/reset-knap til ibrugtagning og verifikation.

Typiske anvendelser

Sigma 2.0 anvendes til at detektere og vise kortslutningsstrømme i middelspændingsnet og til at aktivere potentielfri fjernsignalering ved overskridelse af indstillede responser. Indikation og fjernsignalering kan bruges ved efterfølgende fejlsøgning eller tilkobling af overvågningssystemer, hvor fase-selektiv information er påkrævet.

Dokumentation

Producentens produktinformation er grundlaget for denne tekst. Producentens produktside

Specifikationer

• Produkt: Sigma 2.0
• Producent: HORSTMANN
• Producentartikelnummer: 37-1121-101
• Udløsningsværdier (kortslutningsstrøm): 200, 300, 400, 600, 800, 1.000, 2.000 A eller selvjustering afhængig af driftsstrøm (IB)
• Selvjustering: IB < 100 A → I>> = 400 A; IB > 100 A → I>> = 4 × IB
• Responstid (tI>>): 40 ms eller 80 ms (indstillelig)
• Responstolerance: ±5 % (0–630 A), ±10 % (>630 A)
• Display: 3 røde LED'er (fase-selektiv visning L1, L2, L3)
• Fjernsignal: 1 potentielfri relækontakt; kontaktdata: 230 V AC / 1 A / 62,5 VA maks.; 220 V DC / 1 A / 60 W maks.
• Nulstilling: Push-button (lokal) og automatisk tidsreset 1, 2, 4 eller 8 timer
• Forsyning: CT-drevet; AC/DC-variant: ekstern hjælpespænding 24–230 V AC/DC
• Intern energikilde: Langtids litiumcelle, levetid ≥20 år, >900 h samlet blinketid
• AC/DC-variant: Kondensator-backup for LED-drift maks. 8 timer ved hjælpespændingssvigt
• Husmateriale og kapsling: Polycarbonat, IP40
• Temperaturområde: -40 °C til +70 °C
• Indstillinger: DIP-switch bag frontpanel
