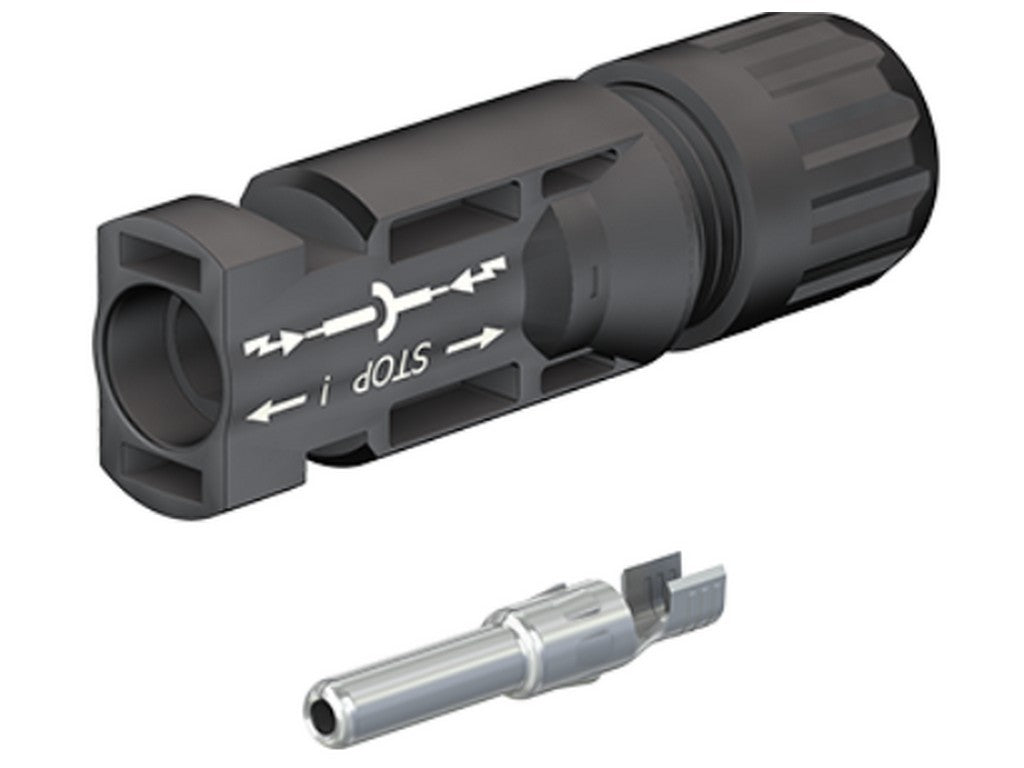

STAUBLI 32.0015P0001-UR
Stäubli 32.0015P0001-UR er en hann-kabelkobling i Original MC4-serien for solcelleanlegg. Den brukes sammen med en tilsvarende MC4-hunn, for å gi en fast og sikker forbindelse på DC-siden av installasjonen. Det er en crimp-tilkobling, så lederen avsluttes med en kontakt som presses på, i stedet for å bli loddet.
Her er det spesielt viktig å kjenne kabelstørrelsen. Varianten er beregnet for en utvendig kabeldiameter på 5,0–6,0 mm og en crimpåpning på 5,8 mm. Den er derfor knyttet til en bestemt type ledning, og det er nettopp det som gjør valget av korrekt variant viktig i praksis.
I den daglige monteringen betyr de elektriske og mekaniske data noe for driftssikkerheten. Kontaktene er laget av kobber med tinnbelegg, og isolasjonsdelen er i PC/PA. Når pluggen er samlet med motstykket, er kapslingsklassen IP65/IP68, og temperaturområdet ligger fra -40 °C til +85 °C. Det gjør den egnet for utendørs bruk, hvor det både stilles krav til tetthet og stabil kontakt over tid.
Stäubli angir dessuten en maksimal kontaktmotstand på 0,25 mΩ, et merkeimpulsspenningsnivå på 16 kV samt IEC-spenning på 1100 V og merkestrøm på 39 A for 4 mm² og 6 mm². I praksis er det disse opplysningene som hjelper med å plassere koblingen riktig i en profesjonell PV-installasjon.
Typiske bruksområder
Brukes i solcelleanlegg, hvor en MC4-forbindelse skal samles korrekt på en kabelende og kobles til et tilhørende MC4-motstykke.
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 32.0015P0001-UR
- Type: PV-KST4/6I-UR
- Hann Original MC4 kabelkobling
- Crimptype: Crimp
- Utvendig kabeldiameter: 5,0–6,0 mm
- Crimpåpning: 5,8 mm
- Kontaktmateriale: kobber, tinnbelagt
- Isolasjonsmateriale: PC/PA
- Maks. kontaktmotstand: 0,25 mΩ
- Merkeimpulsspenning: 16 kV
- Merkespenning: 1100 V DC (IEC)
- Merkestrøm: 39 A
- Temperaturområde: -40 °C til +85 °C
- Øvre temperaturgrense: 105 °C
- Kapslingsklasse, samlet: IP65/IP68 (1 m, 1 t)
- Kapslingsklasse, ikke samlet: IP2X
- Forurensningsgrad: 3
- Brannklasse: UL94 V-0
