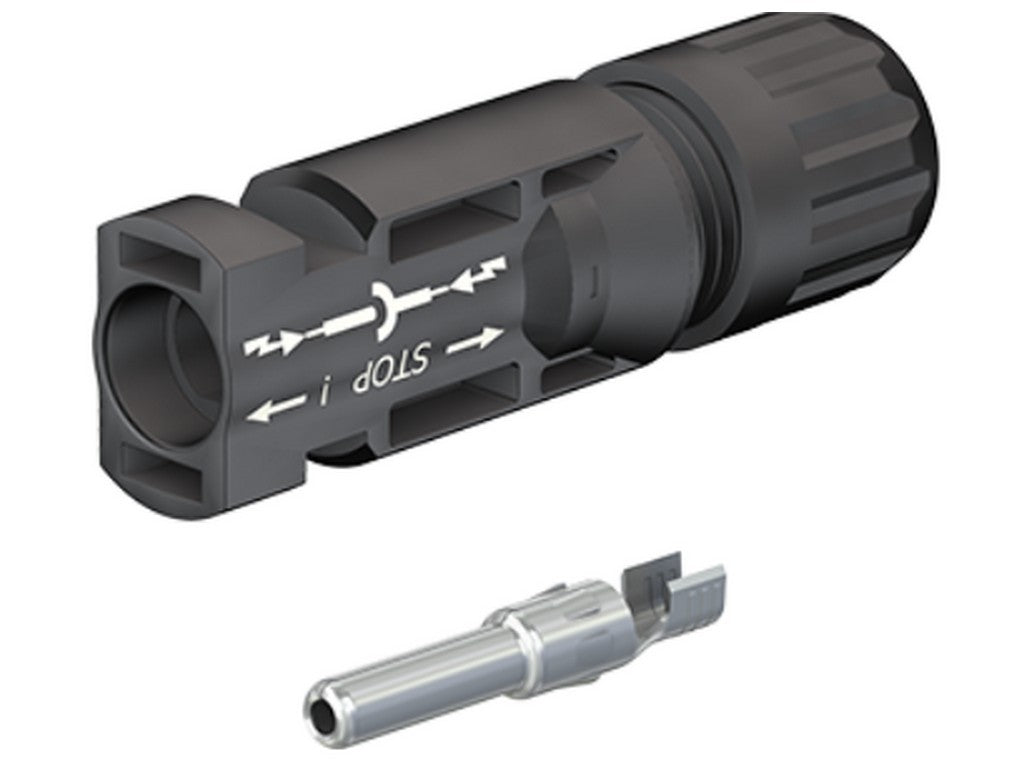

STAUBLI 32.0035P0001
STAUBLI 32.0035P0001 er en MC4-solcellekontakt i stikkutgave, også kalt PV-KST4/10II. Den brukes som den elektriske avslutningen på en PV-kabel, der ledningen crimpes fast i kontakten og deretter kobles sammen med en tilsvarende MC4-del. I praksis er det den typen komponent man bruker når en solcellekabel skal kobles sikkert og ensartet i en installasjon.
Den er beregnet for PV-kabler med ytre diameter på 7,0–8,8 mm og for ledertverrsnitt opptil 10 mm². Ifølge Stäubli er merkespenningen DC 1000 V og merkestrømmen 45 A. Det gjør den relevant i solcelleanlegg der det stilles krav til både elektrisk belastning og en stabil forbindelse over tid.
MC4-familien er kjent for crimpforbindelse, MULTILAM-kontaktsystem og kontaktmateriale i kobber med fortinning. Isolasjonen er utført i PC/PA. Det betyr på vanlig norsk at man får en kontaktløsning som er laget for profesjonell montering, der det arbeides med standardiserte PV-forbindelser og gjentatt sammenkobling i feltet.
Til monteringen henviser Stäubli til sin samleveiledning MA231, og den hører til i et system der man også kan bruke beskyttelseshetter til frakoblede stikk.
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 32.0035P0001
- Type: PV-KST4/10II
- MC4-stikk til solcellekabler
- Til PV-kabel med ytre diameter 7,0–8,8 mm
- Til ledertverrsnitt opptil 10 mm²
- Merkespenning: DC 1000 V
- Merkestrøm: 45 A
- Kontaktmateriale: kobber, fortinnet
- Kontaktprinsipp: crimp
- Isolasjonsmateriale: PC/PA
- Kontaktsystem: MULTILAM
- Dokumentasjon: https://www.staubli.com/content/dam/ecs/catalogs-brochures/RE/SOL-MC4-11014112-en.pdf
Innholdet er generert ved hjelp av AI - vi tar forbehold for feil.
Kontakt HIN for ytterligere informasjon om produktet.
