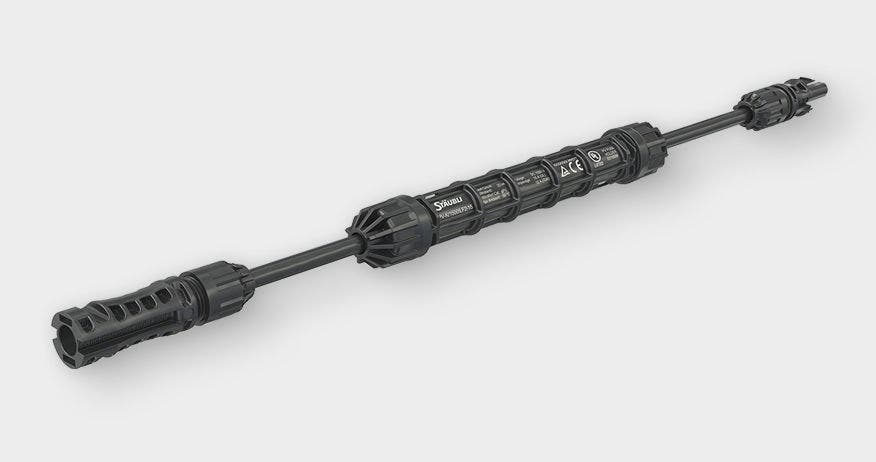

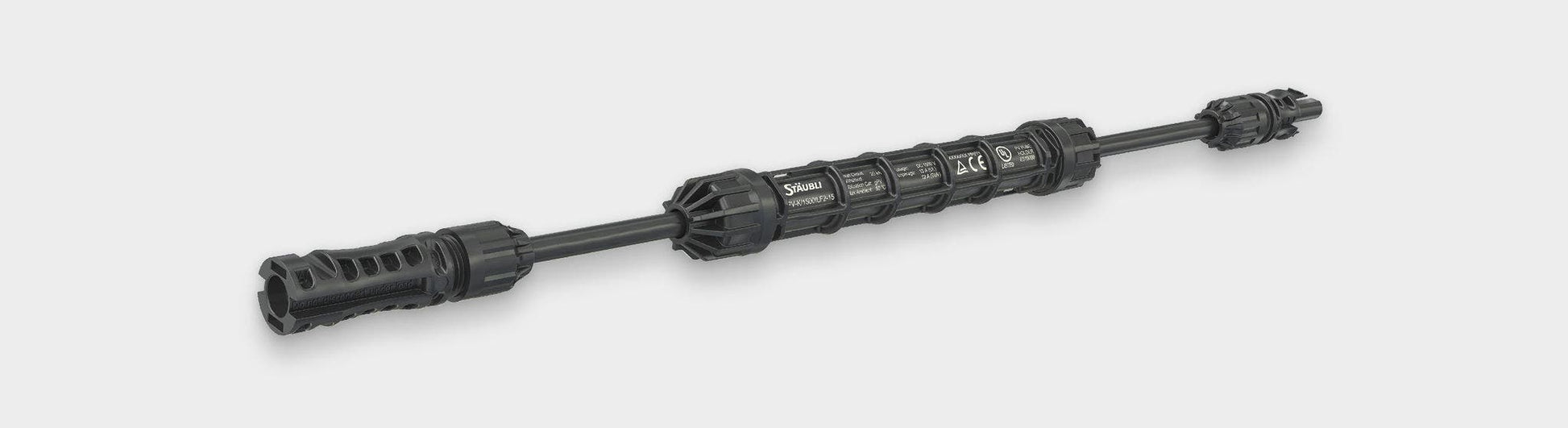

Stäubli 32.0394 er en MC4-Evo 2 Y-splitter med integreret in-line sikring (PV-K-SPL-Y/2-ILF3-30/6/E-SSP). Produktet er udført som en færdig samlet kabelmontering med én plug-indgang og to socket-udgange (Plug (1) / Socket (2)). MC4-Evo 2 Y-splitteren er designet til DC-forbindelser og indeholder en 30 A in-line sikring.
Tekniske kendetegn
Connector system: MC4-Evo 2
Spændingsklassificering: DC 1500 V
Sikring: integreret in-line, 30 A (specificeret i produktbetegnelsen)
Kabeltværsnit: 6 mm²
Lead/længde: 84 cm
Connector konfiguration: Plug (1) / Socket (2)
Beskyttelsesklasse, mated: IP65/IP68 (1 m, 1 h)
Certificering: TÜV Rheinland (angivet i producentoplysninger)
Dokumentation
Yderligere tekniske detaljer og producentens produktinformation findes i det officielle datablad. Se datablad fra producenten
Typiske anvendelser
Stäubli 32.0394 MC4-Evo 2 Y-splitteren med integreret in-line sikring anvendes til DC-forbindelser i PV-installationer, hvor en enkelt input skal splittes til to udgange med indbygget sikringsbeskyttelse. Produktets beskyttelsesgrad og TÜV-certificering angiver, at det er beregnet til sammenkobling i PV DC-strenge som beskrevet af producenten.
Montering og kompatibilitet
Produktet leveres som en færdig kabelmontering (lead length 84 cm) og specificerer brug af MC4-Evo 2 tilslutningssystemet. Kun originale Stäubli-matingconnectors bør anvendes, som angivet i producentmaterialet.
Specifikationer
Produktnavn: Stäubli 32.0394 (MC4-Evo 2 Y-splitter med in-line sikring)
DC spænding: 1500 V
Sikring: 30 A in-line
Kabeltværsnit: 6 mm²
Lead-længde: 84 cm
Connector konfiguration: Plug (1) / Socket (2)
Beskyttelsesgrad ved sammenkobling: IP65/IP68 (1 m, 1 h)
