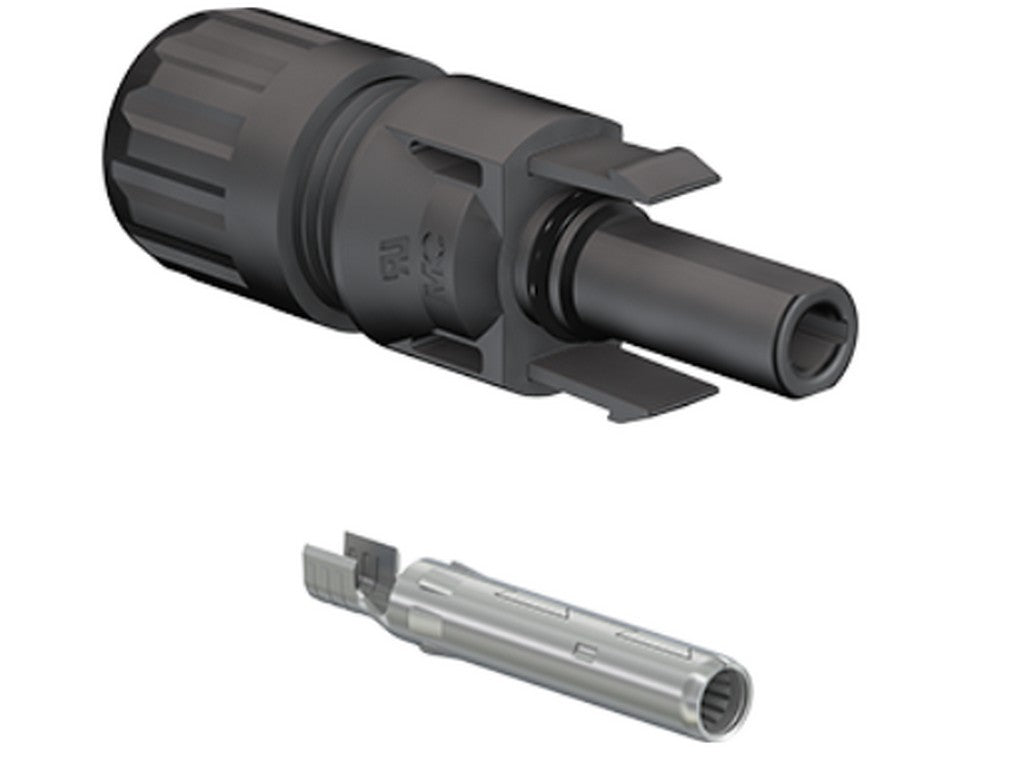

Stäubli 32.0014P0001-UR
Stäubli 32.0014P0001-UR er en original MC4-hunkontakt til solcellesystemer. Den brukes når en solcelleledning skal avsluttes med en crimpet forbindelse, slik at den kan kobles sikkert sammen med den motsatte MC4-delen i anlegget.
Her er det særlig kabeldimensjonen som er viktig. Denne versjonen er beregnet for PV-kabler med ytterdiameter på 5,0–6,0 mm og for ledertverrsnitt på 4 mm². I praksis betyr det at den passer til en bestemt type solcellekabel og ikke bare er en «universalkontakt».
Stäubli oppgir den til DC 1100 V etter IEC for 4 mm² og til DC 1500 V etter UL for 6 mm²-varianten i dokumentasjonen. Den er altså laget for de spenningsnivåene man finner i profesjonelle PV-installasjoner, hvor en stabil og standardisert forbindelse er avgjørende.
Som andre originale MC4-deler bygger den på crimpforbindelse og Stäublis MULTILAM-kontakttesteknologi. Det er nettopp denne delen som sikrer lav kontaktmotstand og en ensartet forbindelse over tid. Den matede kapslingen er oppgitt til IP65/IP68, så forbindelsen er egnet for utendørs bruk i et solcellemiljø når den er montert korrekt med den tilhørende motparten og kabelen.
Vil man montere solcellekabler profesjonelt, er den derfor en av de klassiske komponentene i en stringforbindelse mellom kabel og den øvrige MC4-installasjonen.
Typiske bruksområder
- Avslutning av solcellekabler i PV-anlegg
- Forbindelse i MC4-baserte stringsystemer
- Montering med crimp på kabel med 5,0–6,0 mm ytterdiameter
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 32.0014P0001-UR
- Type: PV-KBT4/6I-UR
- Kjønn: hunn / socket
- Til PV-kabel med ytterdiameter: 5,0–6,0 mm
- Til ledertverrsnitt: 4 mm²
- IEC-merking: DC 1100 V, 39 A
- UL-opplysninger: AWG 12, DC 1500 V, 35 A
- Kontakttesteknologi: MULTILAM
- Tilkoblingstype: crimp
- Kontaktmateriale: kobber, tinnbelagt
- Beskyttelsesgrad, sammenkoblet: IP65/IP68 (1 m, 1 t)
- Beskyttelsesgrad, usammenkoblet: IP2X
- Temperaturområde: -40 °C til +85 °C
- Øvre grensetemperatur: 105 °C
- Maks. kontaktmotstand: < 0,25 mΩ
- Impuls-motstandsspenning: 16 kV
- Antall sammenkoblinger: maks. 100
- Flammeklasse: UL94 V-0
- GTIN/EAN: ikke oppgitt i de verifiserte dataene
- Se datablad fra produsenten
