Produktoversikt

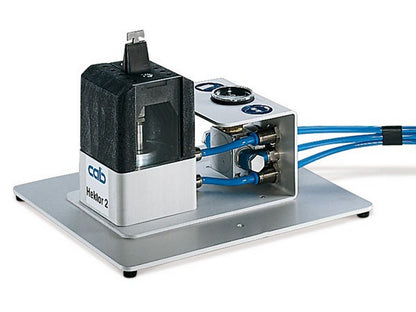

Hektor 2 fra CAB er en off-cut remover beregnet for separering av freste kretskort (PCB). Enheten arbeider med en stansekniv, som aktiveres av en luftsylinder, og er designet for å fjerne avskjær raskt og presist innenfor de angitte tekniske grensene.Funksjon og drift
Hektor 2 separerer freste PCB-er ved hjelp av en punch-blade (stansekniv). Arbeidssyklusen startes via en fotkontakt, og den nødvendige stansekraften tilføres av en trykkluftssylinder. Driftstrykket kan stilles inn på maskinen; typisk drift er ved 4 bar. Avskårne deler samles i en intern oppsamlingsboks, som tømmes manuelt eller med industristøvsuger.Design og tilbehør
Enheten leveres komplett med fotkontakt, trykkluftslange og tilkoblingsdeler til fotkontakten. For Hektor 2 tilbys kniver som er tilpasset den freste rillen: L-kniver (én skjærkant) og T-kniver (to skjærkanter), som monteres etter behov. Tilkobling til trykkluft skjer via en 1/4" koblingsfitting.Dokumentasjon
Operatørens manual og reservedelsliste stilles til rådighet av produsenten. Se datablad fra produsentenTypiske anvendelser
Hektor 2 er beregnet utelukkende for separering av freste PCB-er innenfor de tekniske dataene angitt av produsenten. Enheten må bare brukes til dette formålet og i samsvar med operatørmanualen og produsentens vedlikeholdsanbefalinger.Spesifikasjoner
- Separation method: Punch blade
- Materiale (drift): FR4
- PCB tykkelse: opptil 2,5 mm
- Trykklufttilkobling: 1/4" koblingsfitting
- Typisk driftstrykk: 4 bar
- Anbefaling: Ikke øk driftstrykket utover 6 bar (sikkerhetsanvisning)
- Driftstemperatur: +10 – 35°C, relativ fuktighet 10–85%
- Lager: 0 – 60°C, relativ fuktighet 20–80%
- Transport: -25 – 60°C, relativ fuktighet 20–80% (ikke kondens)
- Dimensjoner (BxHxD): 220 x 170 x 255 mm
- Vekt: 2,7 kg
- Godkjenninger: CE, FCC Class A
