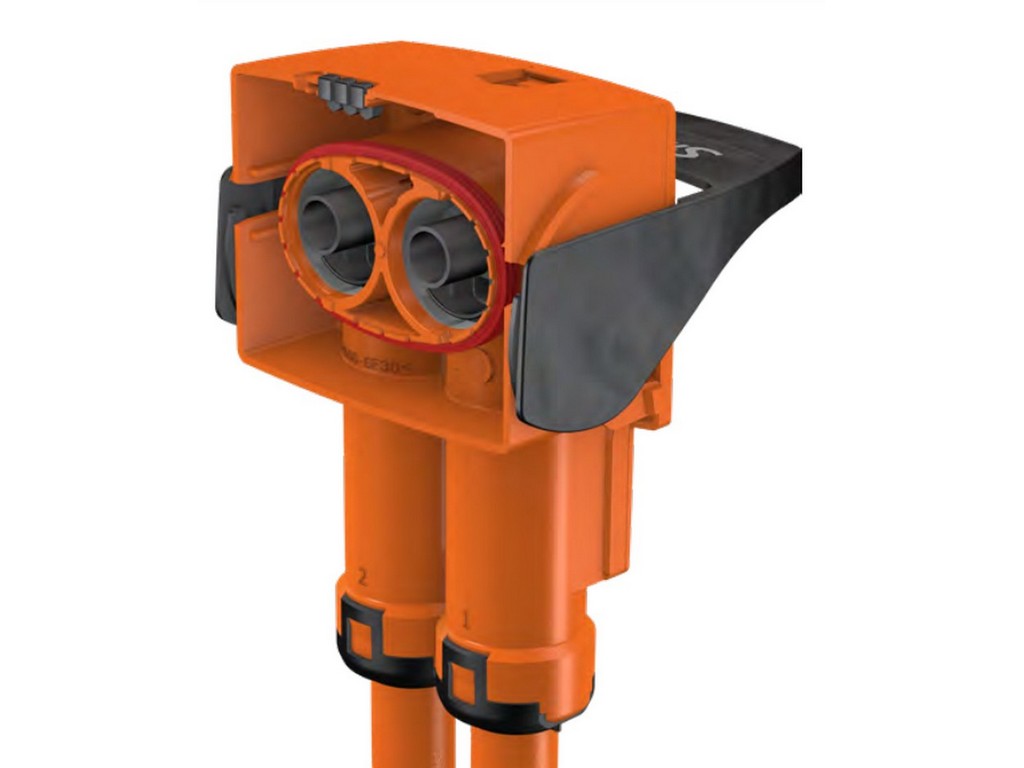

STAUBLI 15.5409 PerforMore socket connection set
STAUBLI 15.5409 er et PerforMore socket connection set for en enkelt pol med crimp-forbindelse for ledertverrsnitt på 95 mm². Det er en del av Stäublis PerforMore-serie, som brukes til høyspenningsforbindelser der det er behov for høy strømføring, sikker avbrytelse og en kompakt oppbygging.
I praksis betyr det at man får en stikkontakt som er tenkt for krevende elektriske systemer, der plassen ofte er begrenset, men hvor forbindelsen likevel skal være robust. PerforMore bruker et 10 mm MULTILAM-kontaktsystem, og serien er angitt til opptil 600 A avhengig av omgivelsestemperaturen samt DC 1000 V.
Forbindelsen er opplyst som vibrasjonsbestandig, og når den er montert med motstykke, er beskyttelsesgraden IP68 og IP6K9K. Det gjør den relevant i installasjoner der det stilles høye krav til tetthet og driftssikkerhet. Serien er også beskrevet med en prøvespenning på AC 4260 V i 1 minutt ved 50 Hz.
Til denne typen sokkelforbindelse er crimp-tilkoblingen den sentrale delen, og Stäubli henviser til sine monteringsanvisninger og PerforMore-katalogen for korrekt montering og krimp. Dette er spesielt viktig i profesjonelt arbeid, der både montering og kontaktkvalitet skal være ensartet.
Typiske bruksområder
PerforMore-serien er dokumentert for on-board høyspenningsapplikasjoner og elektriske drivlinjer. Den er blant annet angitt for bruk i systemer som high-power charging, høyspenningsbatterier, invertere og høyspenningsfordelingsenheter.
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 15.5409
- Type: PerforMore socket connection set
- Poler: 1
- Forbindelsestype: Crimp
- Leder-tverrsnitt: 95 mm²
- Kontaktsystem: 10 mm MULTILAM
- Rated current: opptil 600 A avhengig av omgivelsestemperatur
- Rated voltage: DC 1000 V
- Beskyttelsesgrad, montert: IP68 og IP6K9K
- Beskyttelsesgrad, ikke montert: IP2X
- Test voltage: AC 4260 V, 1 min / 50 Hz
- Vibrasjonsbestandig: ja
- Temperaturområde for crimp-forbindelse: -40 °C til +120 °C
