PerforMore hunndel 50 mm PM-KIT-S10AV-CR50

Produktoversigt

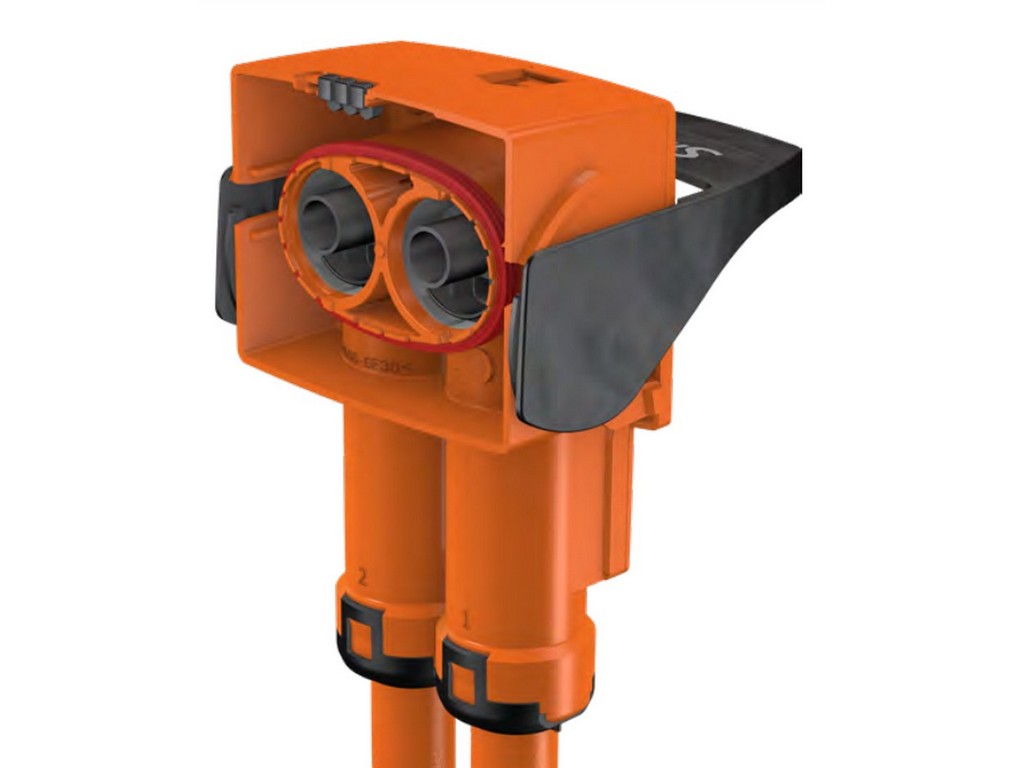

PM-KIT-S10AV-CR50 (Stäubli bestillingsnr. 15.5407) er et socket connection set til én pol i Stäubli PerforMore-systemet. Sættet er specificeret som en crimp-forbindelse til 50 mm² ledere og er opført i Stäubli PerforMore-produktkataloget.

Teknisk beskrivelse

• Produkt: PM-KIT-S10AV-CR50 (Stäubli 15.5407)
• Funktion: Socket-side kit / reservedel med crimp-forbindelse til 50 mm² ledere
• Kontaktprincip: Ø 10 mm contact system baseret på MULTILAM-teknologi (PerforMore)
• Systemkarakteristika angivet i kataloget: ledningstværsnit 50 / 70 / 95 mm², nominelle strømme op til 600 A afhængig af temperatur
• Sikrings- og prøvespænding for PerforMore: nominel spænding DC 1000 V, prøvespænding AC 4260 V (1 min / 50 Hz)

Dokumentation

Produktet og de anførte systemdata er dokumenteret i Stäubli PerforMore-kataloget. Se datablad fra producenten

Typiske anvendelser

PerforMore-familien er i katalogteksten angivet som en to-polig højvolts-stikforbindelse til e-mobility og elektriske drivlinjer. På baggrund af dette er PM-KIT-S10AV-CR50 egnet til brug som socket-side crimp-tilslutning i PerforMore højvoltforbindelser til e-mobility applikationer, som angivet i Stäubli-dokumentationen.

Installation og kompatibilitet

PM-KIT-S10AV-CR50 er listet i producentens PerforMore-katalog blandt socket-side kits og reservedele. Kontaktens 10 mm MULTILAM-design og crimp-tilslutningen til 50 mm² gør den kompatibel med de lednings- og kontaktstandarder, der er angivet for PerforMore-familien i producentens katalog. For monteringsanvisninger henvises til Stäubli-vejledninger nævnt i kataloget.

Specifikationer

• Stäubli bestillingsnr.: 15.5407
• Produktnavn: PM-KIT-S10AV-CR50
• Type: Socket connection set, én pol, crimp-forbindelse
• Konduktor tværsnit: 50 mm² (angivet for dette kit)
• Kontaktdiameter: 10 mm (MULTILAM-kontaktsystem)
• Nominel spænding (PerforMore): DC 1000 V
• Prøvespænding (PerforMore): AC 4260 V, 1 min / 50 Hz
• Nominel strøm (PerforMore): op til 600 A afhængig af temperatur (katalogangivelse)

Kilde: Stäubli PerforMore – Hauptkatalog (IS Per Main 11014054-de). Se datablad fra producenten
