Stäubli 15.5413

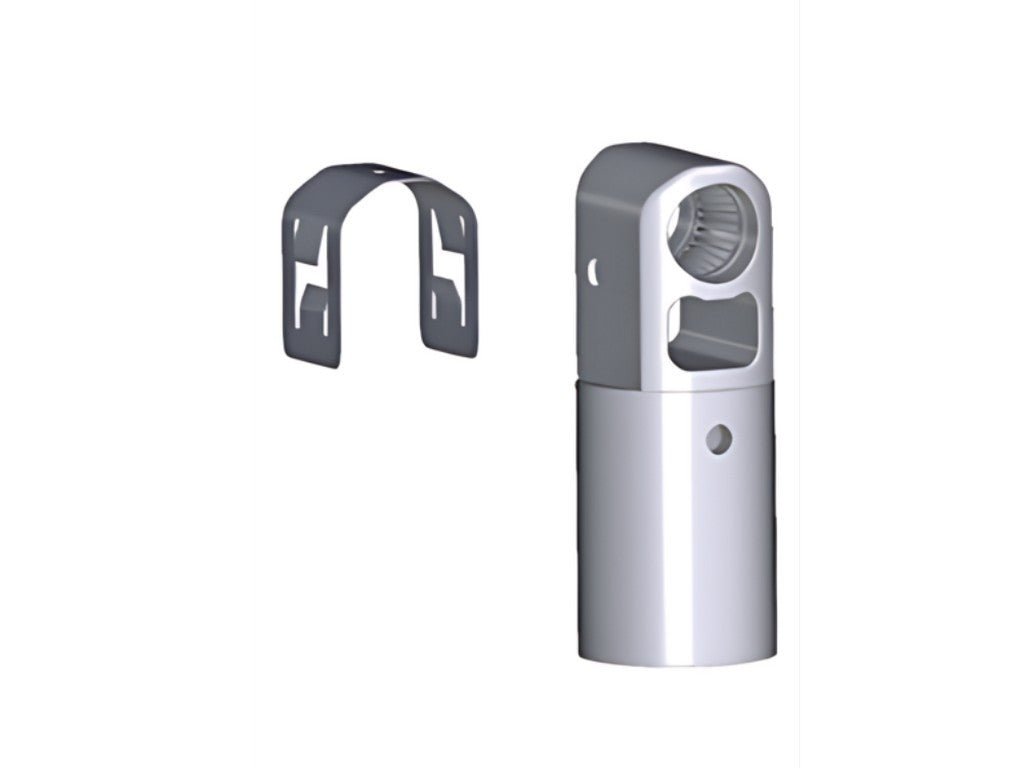

Stäubli 15.5413 er en sokkel krympeforbindelse for PerforMore-serien, altså den delen som brukes til å avslutte en 50 mm² kabel på sokkelsiden av en to-polet høyspenttilkobling. I praksis er det den typen reservedel man bruker når en kabelavslutning skal bygges opp korrekt til PerforMore-systemet.
Den hører til i forbindelser hvor det stilles krav til høy spenning, høy strøm og sikker håndtering. PerforMore-systemet er angitt til DC 1000 V og en kontinuerlig strøm opp til 600 A avhengig av omgivelsestemperatur og gjeldende derating-faktorer. For krympeforbindelsen er temperaturområdet angitt til −40 °C til +120 °C.
Som en del av PerforMore-plattformen er den knyttet til løsninger som brukes i elektriske drivlinjer og andre høyeffektsapplikasjoner, hvor det også er behov for god tetthet og sikker innkobling. Når den er montert med resten av pluggen, er beskyttelsesgraden opplyst til IP6K9K og IP68, mens den uten sammenkobling er IP2X.
For den faglige oppbyggingen av en kabel er det vesentlig at den passer til 50 mm² ledere og til LV-216-kravet, som er angitt i dokumentasjonen. Det gjør den relevant når man arbeider med PerforMore-systemer og skal ha en krympeløsning som passer inn i den samlede høyspenningsoppbyggingen.
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 15.5413
- Betegnelse: PM-S10AV-CR50
- Type: socket crimp connection
- Til ledertverrsnitt: 50 mm²
- Til PerforMore to-polet høyspenttilkobling
- Angitt etter LV-216
- Nominell spenning: DC 1000 V
- Kontinuerlig strøm: opp til 600 A avhengig av temperatur og derating
- Beskyttelsesgrad, sammenkoblet: IP6K9K og IP68 (1 m; 1 h)
- Beskyttelsesgrad, usammenkoblet: IP2X
- Temperaturområde for krympeforbindelse: −40 °C til +120 °C
