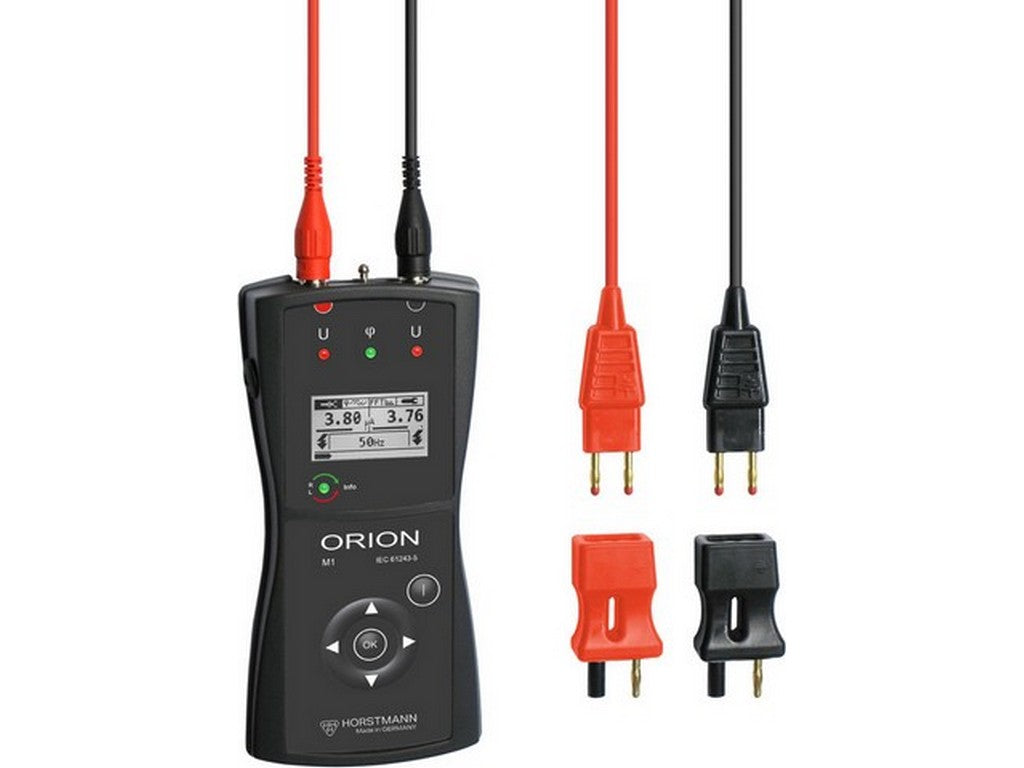

Orion M1 fasekomparator

Orion M1 fasekomparator

Horstmann

510206201

På lager

Se fullstendige opplysninger

Du er ikke logget inn og ser derfor ikke prisene dine.

Ha en konto og logg inn
Har du ikke en konto?Har en konto

Produktoversikt

Denne fasekomparatoren og den mobile test- og displayenheten Orion M1 fra HORSTMANN er beregnet for spenningstest, fase­sammenligning og koblingsdeltest i henhold til IEC 61243-5 på LRM- og HR-grensesnitt for mellomspenningsskap. Orion M1 har en høykontrast belyst LCD-skjerm, integrert USB-grensesnitt for avlesing av lagrede målinger samt innebygde sikkerhetsfunksjoner som automatisk selvtest og visuell/akustisk signalering.

Hovedfunksjoner

  • Mobil test- og displayenhet for spenningstest, fasekomparering og koblingsdeltest.
  • Belyst LCD-display for avlesning av grensesnittstrøm, fasevinkel og harmoniske i overensstemmelse med EN 50160.
  • Målefunksjoner inkluderer FFT, total harmonisk forvrengning (THD) og harmoniske opp til 40. Rotasjonsfeltindikator med status RGB-LED.
  • Lagring av måleresultater og dataoverføring via integrert USB-grensesnitt.
  • Valgbar nettfrekvens (16.7 Hz / 50 Hz / 60 Hz) og språkvalg (tysk/engelsk) i menyen.

Typiske bruksområder

  • Spenningstest på LRM- og HR-grensesnitt for mellomspenningsskap.
  • Fase­sammenligning (phase comparison) inkl. visning av faseforskjell og faselikhetssymbol.
  • Koblingsdeltest (coupling-part testing) i henhold til IEC 61243-5.

Spesifikasjoner

  • Produktnavn: Orion M1.
  • Produsent: HORSTMANN. Artikkelnummer: 51-0206-201.
  • Standard: IEC 61243-5 (angitt av produsenten).
  • Inngangsimpedans: 2.0 MΩ (±2 %).
  • Nominell frekvens: 16.7 Hz, 50 Hz eller 60 Hz (valgbar).
  • Strømmåleområder: 0–5 μA (±2 %) og 0–25 μA (±2 %).
  • Fasevinkelmåling: -180° – +180° (±1 %).
  • Harmonisk måling: harmoniske 2–40: 0–100 % (±1 %); THD: 0–100 % (±1 %); søylediagram for individuelle harmoniske.
  • Reaksjonsterskler: Spenningstest 2.1 µA eller 4.2 V ved 2.0 MΩ / 50 Hz; Koblingsdeltest 3.2 µA eller 6.4 V ved 2.0 MΩ / 50 Hz; Fasekomparering fasevinkel ±20°.
  • Beskyttelsesklasse: IP54.
  • Strømforsyning: 4 x LR6 (AA) batterier, driftstid og standby spesifikasjon angitt av produsenten.
  • Dimensjoner: 220 mm x 100 mm x 40 mm. Vekt: 450 g (inkl. batterier).
  • Driftstemperatur: -25 °C til +55 °C.
Kilde: Horstmann produktinformasjon – produsentens produktside: https://www.horstmanngmbh.com/en/products/voltage-detectors-and-detecting-systems/phase-comparator/orion-m1/
