Denne loddelegeringen fra STANNOL
Ecoloy TSC305 er en blyfri loddelegering fra STANNOL med sammensetningen Sn96.5Ag3.0Cu0.5 (DIN EN ISO 9453, legeringsnr. 711). Produktet er beskrevet som en loddelegering beregnet for elektronikmontasje og angis med et smelteområde på 217–220 °C i produsentens tekniske dokumentasjon.Teknisk oversikt
- Sammensetning: Sn96.5Ag3.0Cu0.5 (angitt i produsentens materiale).
- Smelteområde: 217–220 °C (angitt i teknisk datablad).
- Anbefalt loddebads-temperatur ved bølgelodding: ca. 265 °C (produsentens anbefaling).
Typiske bruksområder
- Bølgelodding: Ecoloy TSC305 kan brukes i bølgelodding, der produsenten anbefaler et loddebad på ca. 265 °C og angir at den reduserte kobberandelen kan forlenge loddebadets levetid.
- Selektiv lodding: Legeringen kan også brukes i selektive loddesystemer (opplyst av produsenten).
- Etterarbeid og håndlodding: Databladet nevner bruk til etterarbeid og håndlodding med tilpasning av fluksinnhold og temperaturprofiler.
Ytterligere merknader
Produsenten beskriver fordelene med den reduserte kobberandelen, inkludert forlenget driftstid for loddebadet sammenlignet med konvensjonelle SnAgCu-legeringer. Databladet anbefaler regelmessig analytisk kontroll av kobberinnholdet i loddebadet for å holde kobber under 1 % for å unngå stigning i liquidus og potensielle loddefeil. Valg av fluks og tilpasning av prosessparametere anbefales ved overgang til blyfri produksjon.
Kilder
Spesifikasjoner
- Produktnavn: Ecoloy TSC305
- Produsent: STANNOL
- Produsentnummer: 323004
- Sammensetning: Sn96.5Ag3.0Cu0.5
- Norm/Alloy no.: DIN EN ISO 9453, legeringsnr. 711
- Smelteområde: 217–220 °C
- Anbefalt loddebads-temperatur (bølge): ca. 265 °C

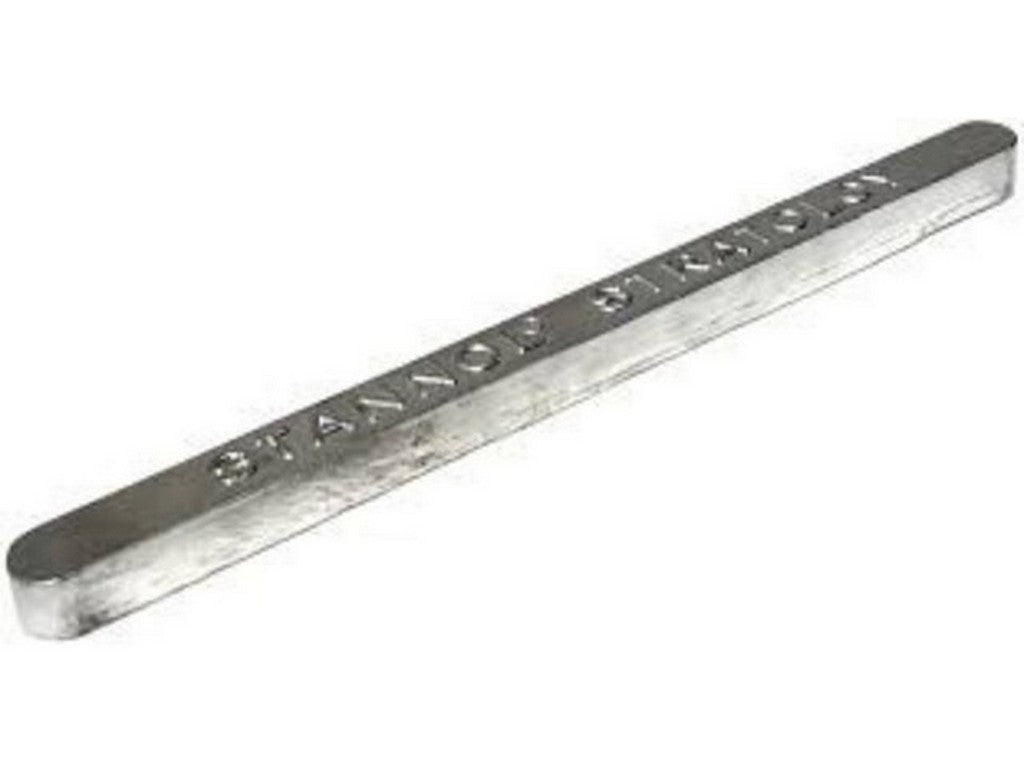

- Leveringsformer (angitt av produsent): trekantede (dreikant) stenger og kg-stenger (ytterligere former er angitt i produsentens datablad).
Innholdet er generert ved hjelp av AI – vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
