Merke ESD beskyttet område 300x150mm med skruehull

EPA-advarselsskilt fra DESCO

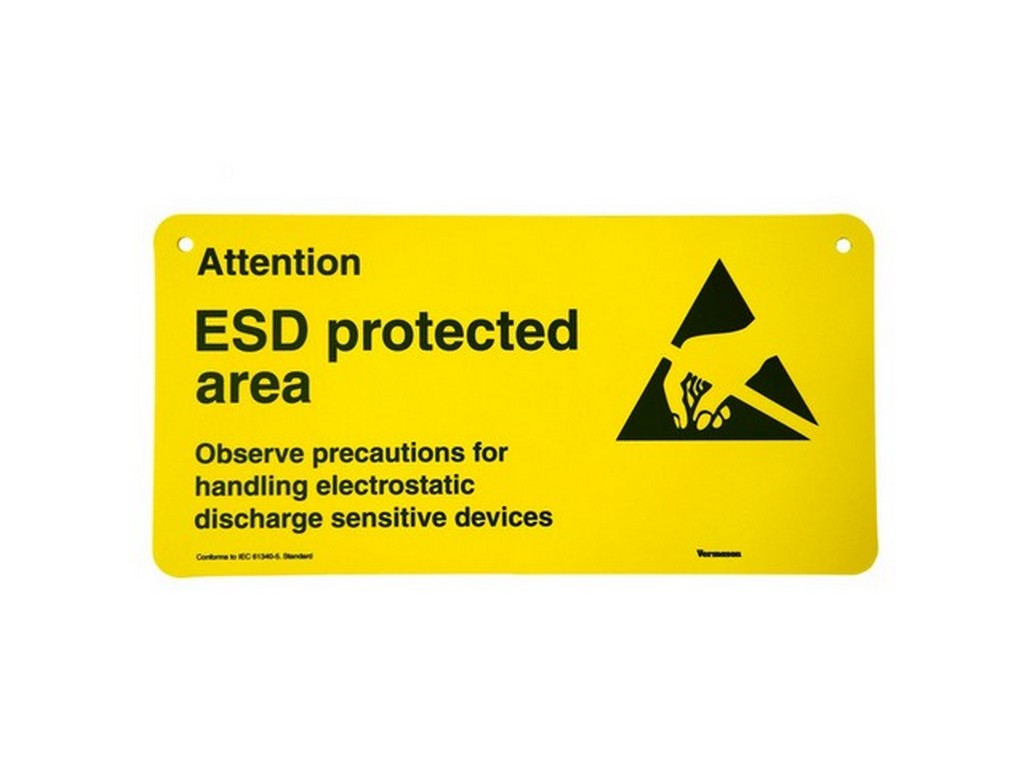

Dette EPA-advarselsskilt fra DESCO (DESCO part 229135) er et stift, rektangulært skilt designet til at identificere ESD Protected Areas (EPA). DESCO part 229135 er specificeret i producentens tegning/datasheet fra december 2017 og er fremstillet af PVC-skumplade med tryk, herunder Vermason-logo og ESD-følsomhedssymbol i overensstemmelse med EN 61340-5-1 og CLC/TR 61340-5-2.

Materiale og konstruktion

• Materiale: PVC foam sheet (PVC-skumplade)
• Konstruktion: stift/rigid skilt med to ophængshuller
• Tryk: Tekst og ESD-følsomhedssymbol trykt med Vermason-logo

Dokumentationen indeholder producentoplysninger og en tegning dateret december 2017. For tekniske detaljer og producentkontakt henvises til det officielle datablad.

Se datablad fra producenten

Typiske anvendelser

Skiltet anvendes til at angive og gøre opmærksom på afgrænsede ESD Protected Areas (EPA) og leverer en klar besked til personale og besøgende. Tegningen angiver, at permanente EPA-områder skal have definerede grænser; eksempler på former for EPA, som nævnes i dokumentationen, omfatter:

• en bænk (bench)
• et opbevaringssted (store)
• et arbejdsområde eller arbejdsplads (area of work, work station)
• udstyr såsom en solder flow maskine (eksempel nævnt i dokumentationen)

Beskrivelsen af anvendelser er baseret direkte på indhold i producentens tegning/datasheet.

Specifikationer

• Tegningsnummer: 229135
• Størrelse: 300 mm x 150 mm
• Tykkelse: 3 mm
• Materiale: PVC foam sheet
• Ophæng: 2 huller til ophæng
• Tryk: Tekst og ESD-følsomhedssymbol i henhold til EN 61340-5-1 og CLC/TR 61340-5-2
• Trykt med Vermason-logo
• Producentinformation og dato: Desco Europe, tegning dateret December 2017

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
