Kulekoblingsbolt – fasefestepunkt og strømskinneforskruning

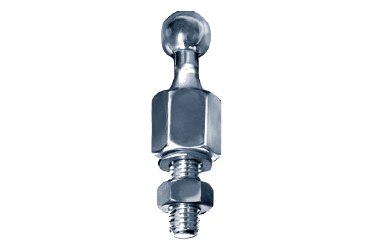

Dette dokument beskriver Kugelanschlussbolzen (kulekoblingsbolt) fra HORSTMANN (varenummer 63-0101-002). Produktet er angitt for anvendelse som phasenanschluss (faseforbindelse) og som strømsskinne- / strømrail-verschraubung (strømskinneforskruning) i elektriske anlegg. Beskrivelsen er basert på den verifiserte produsentinformasjonen fra Horstmanns produktside.
Funksjon og materiale
- Kulekoblingsbolten er utformet med kulehode for å muliggjøre fleksibel, mekanisk fastgjørelse og jevn kraftfordeling ved tilkoblinger.
- Varenummer 63-0101-002 er angitt med kulediameter 20 mm og gjenger M10.
- Materiale for de rette (gerader) kuleboltene er E‑Cu (elektrolytisk kobber), fortinnet (verzinnt), i henhold til produsentens produktinformasjon.
Sikkerhet ved kortslutning
Produsenten angir en bemessningsverdi for kortslutningsstrøm (Ir) for varen: Ir = 18,7 kA ved tr = 1 s. Dette angir den nominelle kortslutningsstrømmen, som produktet er spesifisert til å kunne tåle i den angitte varigheten.
Dokumentasjon
Ytterligere produktinformasjon og teknisk kontekst finnes på Horstmanns produktside. Se produsentens produktside.
Typiske anvendelser
- Anvendes som phasenanschluss (faseforbindelse) for mekanisk fastgjørelse av ledere og opptak av elektrodynamiske krefter ved kortslutninger.
- Anvendes som strømsskinneverschraubung (forskruning på strømskinne) for å sikre lav overgangsimpedans og vibrasjonssikker forbindelse.
Spesifikasjoner
- Produkt: Kugelanschlussbolzen (Kulekoblingsbolt)
- Produsent: HORSTMANN
- Produsentens varenummer: 63-0101-002
- Kulediameter: 20 mm
- Gjenger: M10
- Bemessningsverdi Ir (kortslutningsstrøm): 18,7 kA ved tr = 1 s
- Materiale (rette/gerade kulekoblingsbolt): E‑Cu (elektrolytisk kobber), fortinnet (verzinnt)
- Anvendelsesformål: Phasenanschluss (faseforbindelse) og strømskinneforskruning (opplyst av produsenten)
