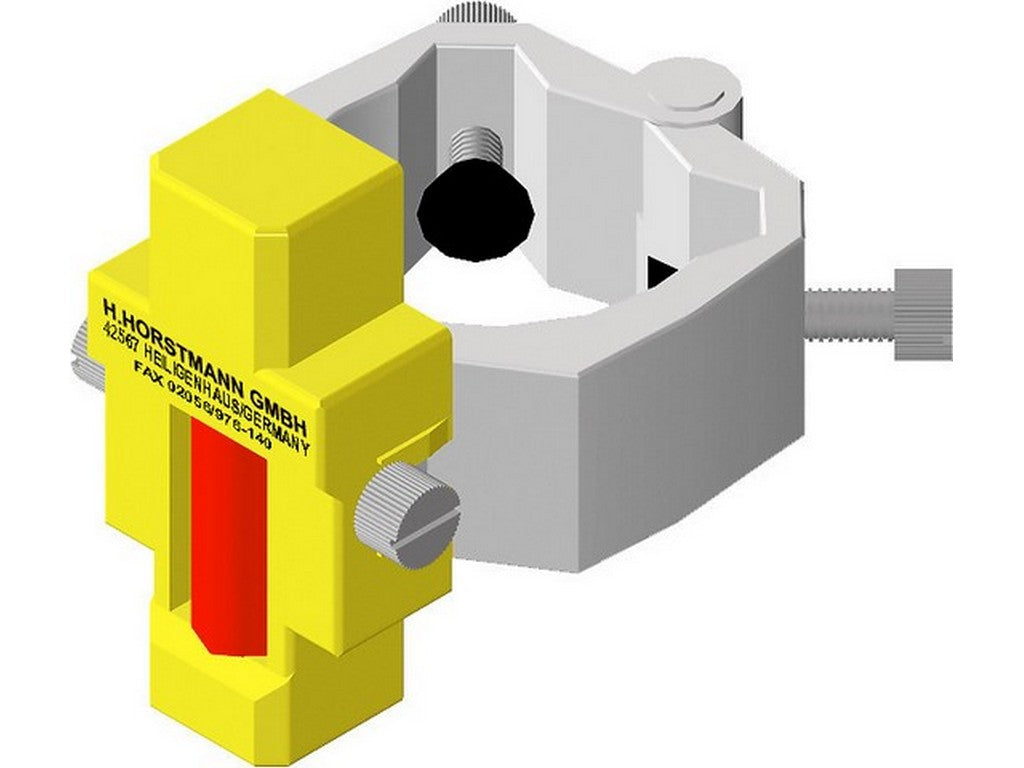

Kortslutningsindikator væske 100ms Ø30-40mm 600A

Fluid indicator — mekanisk kortslutningsindikator fra HORSTMANN

Fluid indicator er en mekanisk kortslutningsindikator designet til detektion af kortslutningsstrømme i mediumspændings fordelingsnet og til overvågning af underjordiske kabler. Enheden udløses af det magnetiske felt (H) induceret af I>>-tripsignaler. Når en kortslutning opstår, løftes mixer-elementet af det magnetiske felt og rører ved de røde partikler i væsken, hvilket skaber en visuel fejlindikering. Indikationen nulstilles automatisk over tid, når partiklerne synker til bunds.

Funktionelle egenskaber

• Fejlindikering ved brug af væske med røde partikler.
• Mekanisk udløsning via magnetfelt induceret af I>>-hændelser.
• Automatisk reset ca. 6–8 timer efter udløsning.
• Retrofit-parat og vedligeholdelsesfri (ingen batteri).
• Kan monteres direkte på kabler eller busbars (angivet af producenten).

Typiske anvendelser

Fluid indicator anvendes til overvågning og detektion af kortslutningsstrømme i underjordiske kabler og i mediumspændings fordelingsnet, hvor mekanisk visuel fejlindikering er påkrævet. Den karakteriseres som et mekanisk kortslutningsindikatorprodukt, egnet til installation på kabler eller skinner ifølge producentens produktbeskrivelse.

Dokumentation

Producentens hjemmeside angiver, at alle relevante dokumenter (brochurer, tekniske rapporter, betjeningsvejledninger og målsætninger) findes i Horstmanns download-område (login kan være påkrævet).

Specifikationer

• Produktnavn: Fluid indicator.
• Producent: HORSTMANN.
• Producentens artikelnummer: 20-1304-000.
• Fejltype/detektion: Jordkortslutning / kortslutningsstrøm (I>>).
• Tripsstrømme (fabriksindstilling): 400, 600, 1.000 A.
• Responstid tI>>: 200 ms ved nominelt tripsignal (100 ms kan leveres på forespørgsel).
• Nøjagtighed: ±20 %.
• Reset: Automatisk reset efter ca. 6–8 timer.
• Husmateriale: Hus og fastgørelsesskruer i polyamid; jernbeslag/yoke i ferromagnetisk stål.
• Temperaturområde: -40 °C til +85 °C.
• Andre karakteristika: Vedligeholdelsesfri, ingen batteri, retrofit-ready.

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
