Produktoversikt

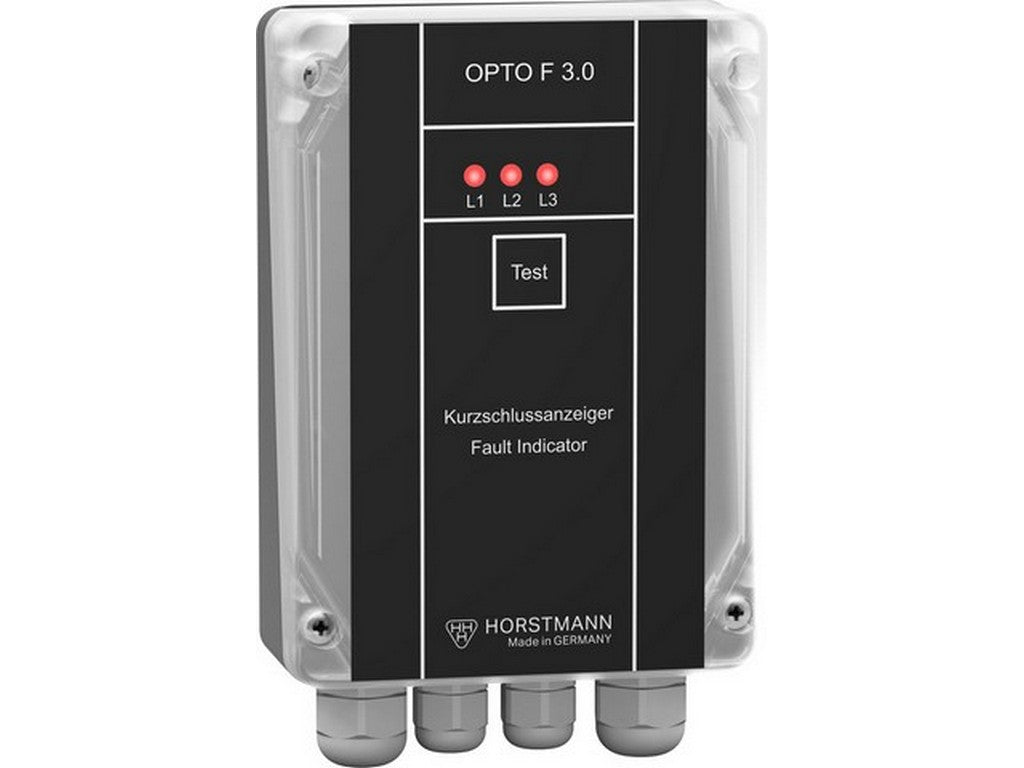

Opto F 3.0 er en kortslutningsindikator fra HORSTMANN for deteksjon, visning og fjernsignalering av kortslutningsstrømmer i mellomspenningsnett. Enheten kan brukes i både innkapslede og åpne mellomspenningsinstallasjoner og sikrer potensialseparasjon mellom målesensorer og display ved bruk av fiberoptiske kabler. Opto F 3.0 benytter fase-selektiv LED-indikasjon i single- og double-flash modus og støtter fjernsignalering via en relékontakt.Teknisk funksjonalitet
Enheten detekterer kortslutningsstrømmer og viser hvilken fase som er påvirket ved hjelp av tre fase-selektive røde LED-er. Opto F 3.0 muliggjør både lokal reset (trykknapp), automatisk tidsreset (1, 2, 4 eller 8 timer) og ekstern reset via fjernkontakt. Kortslutningsresponserverdier kan stilles inn til 400, 600, 800 eller 1.000 A, og responstider er justerbare.Typiske bruksområder
- Deteksjon av kortslutningsstrømmer i mellomspenningsfordelingsnett.
- Anvendelse i både innkapslede og åpne mellomspenningssystemer.
- Installasjon på bare kabler og på samleskinne / kobberleder (montering med passende fase-strømtransformatorer og fiberoptikk).
Horstmann angir matchende tilbehør, inkludert fase-strømtransformatorer (Art. No. 49-0101-202) og fiberoptiske kabler (Art. No. 49-0602-009). For ytterligere tekniske dokumenter og nedlastinger henvises til produsentens produktside (Horstmann).
Spesifikasjoner
- Produktnavn: Opto F 3.0.
- Funksjon: Kortslutningsindikator for mellomspenningsnett (deteksjon, visning og fjernsignalering).
- Justerbare kortslutningsverdier: 400, 600, 800, 1.000 A.
- Justerbare responstider: 40, 60, 80, 100, 200, 300, 500 ms.
- Indikasjon: Fase-selektiv kortslutningsindikering med 3 røde LED-er; flashingperioder: single og double flash (2 s perioder, double sequence 0.3 s med 3 s perioder).
- Nøyaktighet: ±15 % (bestemt av strømtransformatoren).
- Fjernsignal: 1 potensialfri relékontakt; kapasitet opp til 380 V AC / 5 A / 1250 VA maks.; 220 V DC / 5 A / 150 W maks.
- Reset: Trykknapp, automatisk tidsreset (1/2/4/8 t), fjernreset; gjenoppretting av hjelpestrøm ≥10 s (kan aktiveres via DIP-switch).
- Forsyning: Intern langtid litiumcelle, aktiv flashtid >1.000 t, lagertid ≥20 år; mulighet for ekstern hjelpestrøm (12–110 V DC ±10 % eller 24–60 V AC, 50–60 Hz ±10 %).
- Kabelforbindelse: Fiberoptiske kabler for elektrisk isolasjon mellom CT og display.
- Hus: Polykarbonat; IP40 innebygd hus, IP65 flatt hus (overflatemontert).
- Temperaturområde: -30 °C til +70 °C.
Kilde: Horstmann produktinformasjon (Opto F 3.0, produsentens produktside).
