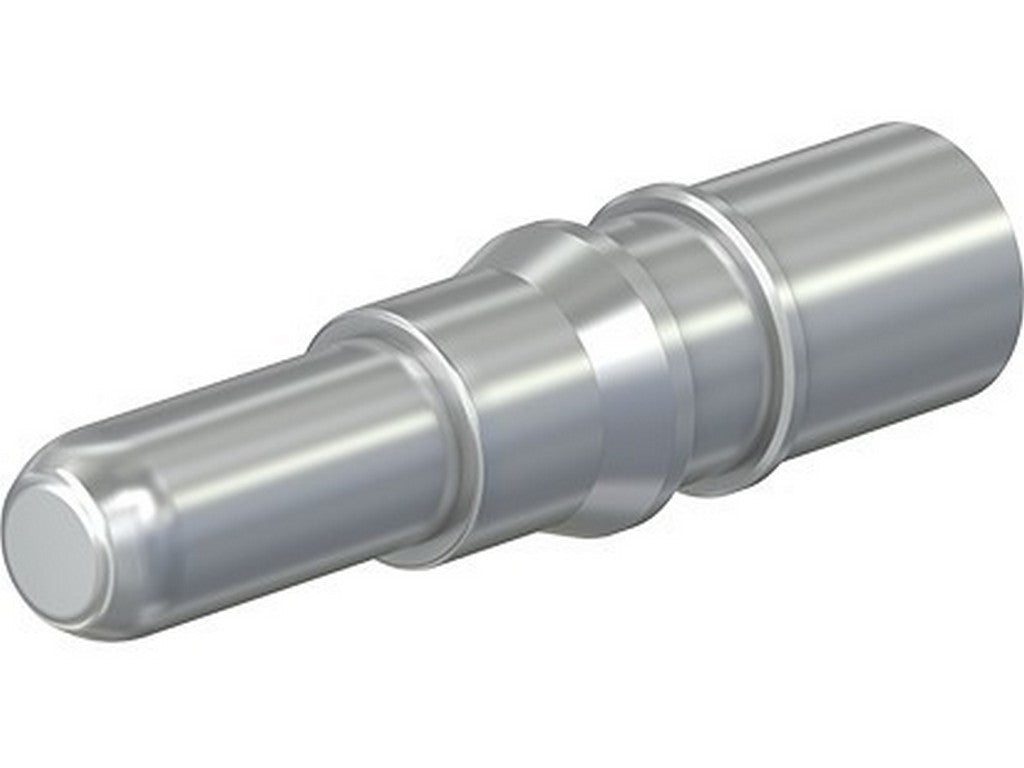

STAUBLI 33.0504 – CT-SP8/25 AG
STAUBLI 33.0504 er en pin-kontakt for CombiTac-systemet. Den brukes når man vil bygge en modulær pluggforbindelse med høy strømkapasitet, men fortsatt ha frihet til å sette sammen løsningen etter behov. Her er det snakk om en kontakt med 8 mm nominell diameter, beregnet for ledertverrsnitt på 25 mm² (AWG 4).
Kontaktens sølvbelagte overflate er relevant, fordi den er en del av kontaktteknikken som skal sikre en stabil forbindelse i et profesjonelt pluggsystem. Den er angitt for en merkestrøm på 117 A, og i katalogen er det samtidig oppgitt svært lave kontaktmotstandsverdier samt en gjennomsnittlig innstikkraft på 7,5 N / 5,5 N. Dette gir et klart bilde av at den er laget for en løsning hvor strømføring og gjentatt sammenkobling skal fungere sikkert over tid.
Som en del av CombiTac er den tenkt inn i modulære oppbygginger, hvor forskjellige kontakt- og forbindelsestyper kan samles i samme ramme eller hus. Det er nettopp dette som gjør systemet interessant i industri og teknikk: man kan samle flere forbindelser i én samlet pluggforbindelse i stedet for å håndtere dem enkeltvis.
CombiTac-informasjonen angir en levetid på 100 000 koblingssykluser, og at systemet er spesifisert med vibrasjons- og støtmotstand etter IEC-standarder. Det er verdt å ta med seg når forbindelsen skal brukes i miljøer med mange til- og frakoblinger.
Spesifikasjoner
- Produsent: STAUBLI
- MPN: 33.0504
- Type: CT-SP8/25 AG
- Pin-kontakt for CombiTac modulært pluggsystem
- Nominell pin-diameter: 8 mm
- Ledertverrsnitt: 25 mm²
- AWG: 4
- Merkestrøm: 117 A
- Overflate: Ag (sølvbelagt)
- Kontaktmotstand: <250 μΩ / <150 μΩ
- Gjennomsnittlig innstikkraft: 7,5 N / 5,5 N
- Koblingssykluser: 100 000
- Vibrasjons- og støtmotstand i henhold til IEC-standarder
