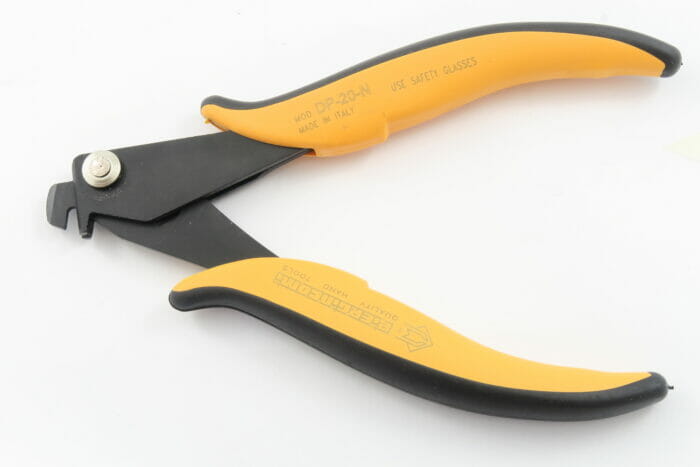

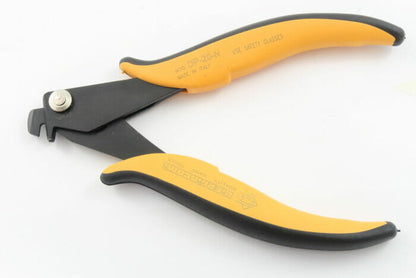

DP 20 N — manuelt depaneliseringsverktøy
DP 20 N er et manuelt depaneliseringsverktøy fra PIERGIACOM for mekanisk separasjon av kretskort (PCB). Verktøyets primære funksjon er å separere PCB-er langs definerte isthmus/tabuleringer uten å kreve maskinell depanelisering, og det leveres i en kompakt formfaktor med håndtak modell "St". En ESD-sikker versjon finnes under koden DP 20 N D.
Design og funksjon

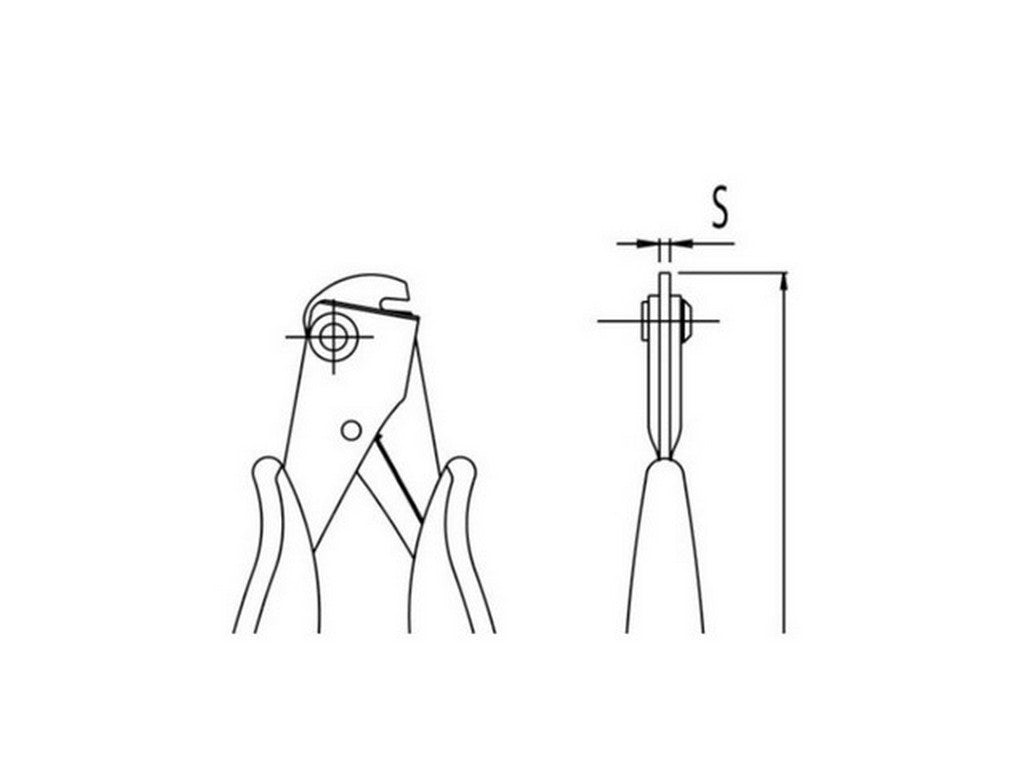

Verktøyet har en bladtykkelse på 2,0 mm og en total lengde på 147 mm. Den maksimale skjærkraften er spesifisert til 3 kg, og verktøyet veier 90 g. De tekniske grensene angir en maksimal PCB-tykkelse på 1,6 mm, en minimumsavstand mellom isthmusser (tab) på 11 mm og en maksimal isthmuslengde på 3 mm. Disse parametrene er relevante ved planlegging av depaneliseringsoperasjoner og ved design av paneler med mekaniske forbindelser mellom enkeltkortene.
Praktisk bruk
DP 20 N brukes til manuell separasjon av paneler der en kontrollert mekanisk separasjon er ønsket. Brukeren fører bladet langs isthmusområdet for å separere kortene i samsvar med de angitte tekniske begrensningene. Håndtakets modell "St" gir det fysiske grensesnittet mellom operatør og verktøy; en ESD-variant er tilgjengelig hvis elektrostatisk beskyttelse er påkrevd.
Typiske bruksområder
Produktets offisielle beskrivelse angir eksplisitt at DP 20 N er beregnet for å separere PCB-er og etterlater velavsluttede skjæreflater. Det er et manuelt depaneliseringsverktøy for denne spesifikke oppgaven.
Spesifikasjoner
- Produsent: PIERGIACOM
- Modell: DP 20 N
- Funksjon: Manuelt depaneliseringsverktøy for separasjon av kretskort (PCB)
- Bladtykkelse: 2,0 mm
- Total lengde: 147 mm
- Maks. skjærkraft: 3 kg
- Vekt: 90 g
- Maks. PCB-tykkelse: 1,6 mm
- Min. isthmus (tab) avstand: 11 mm
- Maks. isthmus lengde: 3 mm
- Håndtak: modell "St"
- ESD-versjon: Tilgjengelig som DP 20 N D
Innholdet er generert ved hjelp av AI – vi tar forbehold om feil.
Kontakt HIN for ytterligere informasjon om produktet.
