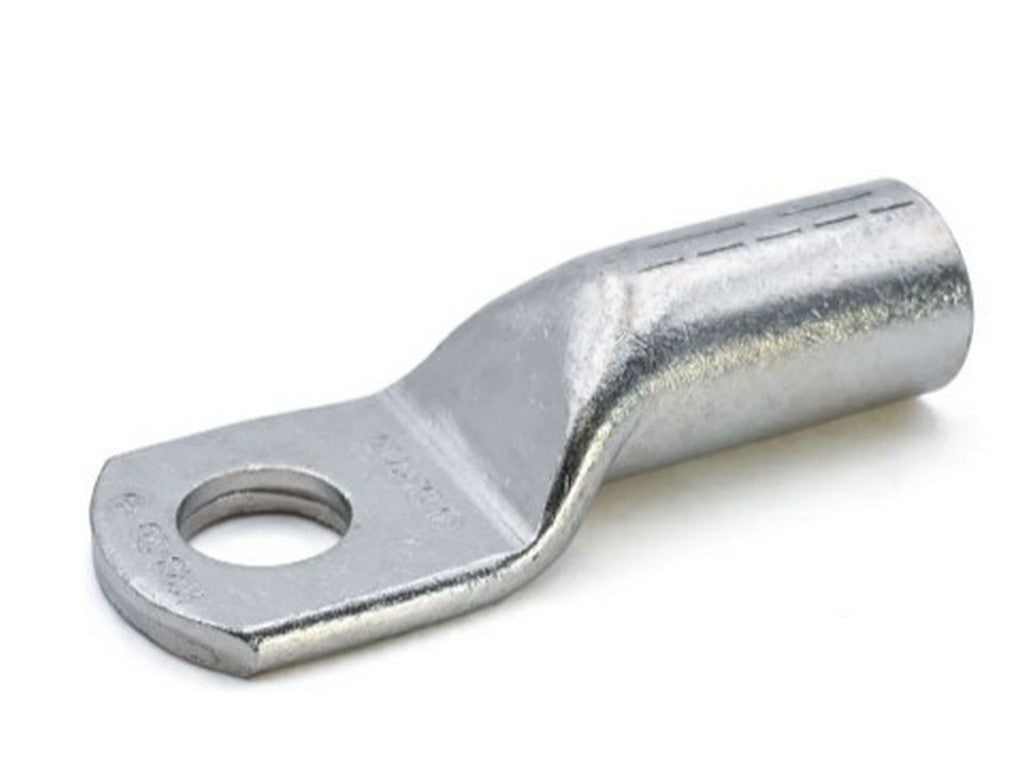

Krimp-type ringkabelsko — DR50-12N
DR50-12N fra Cembre er en krimp-type ringkabelsko fra DR-serien produsert for kobberledere i henhold til DIN 46235. Produktet er utført i elektrolytisk kobber med en renhet på over 99,9 %, er glødet og elektrolytisk fortinnet. DR50-12N er spesifisert for 50 mm² ledere og benytter en M12 skrue (angitt Ø 13 mm av produsenten).
Hva produktet gjør
DR50-12N sikrer en mekanisk og elektrisk forbindelse mellom en 50 mm² kobberleder og en skrueforbindelse ved hjelp av en rørformet krympet forbindelse. Tilkoblingen oppnås ved korrekt avisolering, innsetting av lederen i lugsrøret og anvendelse av de foreskrevne krympeoperasjonene.
Installasjon og krymping
Installasjonsveiledningen fra produsenten beskriver de nødvendige trinnene. De vesentligste, verifiserte punktene er:
- Velg korrekt terminalstørrelse for ledertverrsnittet (50 mm² for DR50-12N).
- Velg korrekt krympeverktøy og matriser som angitt av Cembre.
- Avisoler ledningen til anbefalt lengde for DR50-varianter: 31 mm.
- Sett lederen inn i lugsrøret og utfør det foreskrevne antall krympeoperasjoner, startende fra tungesiden av kabelskoen.
Dokumentasjon
Installasjons- og tekniske detaljer finnes i produsentens datablad:
Se datablad fra produsentenSpesifikasjoner
- Produsent: Cembre
- Produktnavn: DR50-12N
- Produsentens varenummer: 2389188
- Type: Krimp-type ringkabelsko (DR-N) i henhold til DIN 46235
- For ledertverrsnitt: 50 mm²
- Skrue: M12 (Ø 13 mm angitt av produsenten)
- Anbefalt avisoleringslengde (DR50-varianter): 31 mm
- Materiale: Elektrolytisk kobber ≥ 99,9 %, glødet, elektrolytisk fortinnet (tinnlag ≥ 3 µm angitt i datablad)
- RoHS: Angitt som overholdt
- UL: Oppgitt som UL-listet for US og Canada per UL486A - 486B (File nr. E125401) ifølge produsentens datablad
